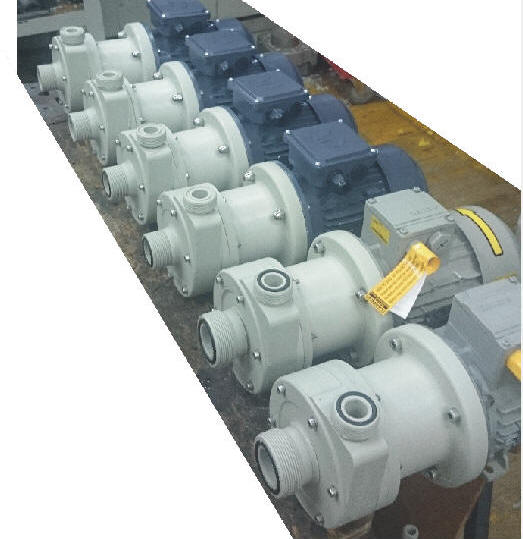

MAGNETNE ČRPALKE TIP: MAGNETA



      MAGNETA MAGNETA MAGNETA
 PP SerijaMAGNETNE ČRPALKE(gnane z magnetno sklopko)

POVPRAŠEVANJE & CENIK     Nazaj na IZDELKI
 CBR črpalke CBB črpalke  FILTRIRNE NAPRAVE

  Morda vertikalna izvedba črpalke?Vertikalne RBL


Vertikalne RXL



DELOVANJE in OPIS

Črpalke Lastratech   :MAGNETA  so horizontalno sesalne črpalke breztesnilne izvedbe. Namenjene so za doziranje ali kontinuirano prečrpavanje v procesnih sistemih.Namenjena je za prečrpavanje nevarnih tekočin kot so lugi , kisline strupi odpadne vode kakor tudi za čiste tekočine in tiste tekočine ki ne smejo priti v stik z atmosfero,pretakanje nevarnih strupov  kontinuirano filtriranje...     Magnetna sklopka je fizično ločena s komoro in tako ob defektu ne more priti do izlitja tekočine.
Osnovna oblika je kot pri horizontalnih klasičnih črpalkah s tem da je nosilni okvir izdelan iz polipropilena in je korozijsko odporen.Konstukcija omogoča s sesalno posodo do 4m samosesalne višine.Suhi tek ni dovoljen . Črpalka omogoča dolgo življensko obratovanje. Zaradi inovativne konstrukcije je magnetni del hermetično zaprt. Tesnil na pogonski gredi ni, zato onemogoča kakršnokoli  izcejanje ali solzenje medija  v okolico tudi kadar pride do defekta v sami črpalki .

Črpalka Lastratech MAGNETA je grajena za varno prečrpavanje raznih kislin,lugov,solnih razstopin,strupenih tekočin in čistih tekočin vse do gostote 1,9kg/dm3. Kovinskih elementov, ki pridejo v stik s tekočino ni ,vse je izdelano iz PP in SiC-keramike.
    PDF prospekt

     MAGNETNE    CENTRIFUGALNE    ČRPALKE

     Serija  MAGNETA za kemijo

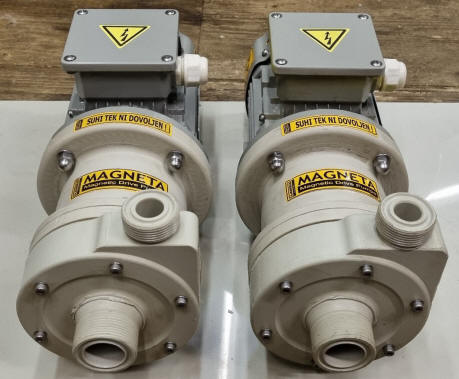

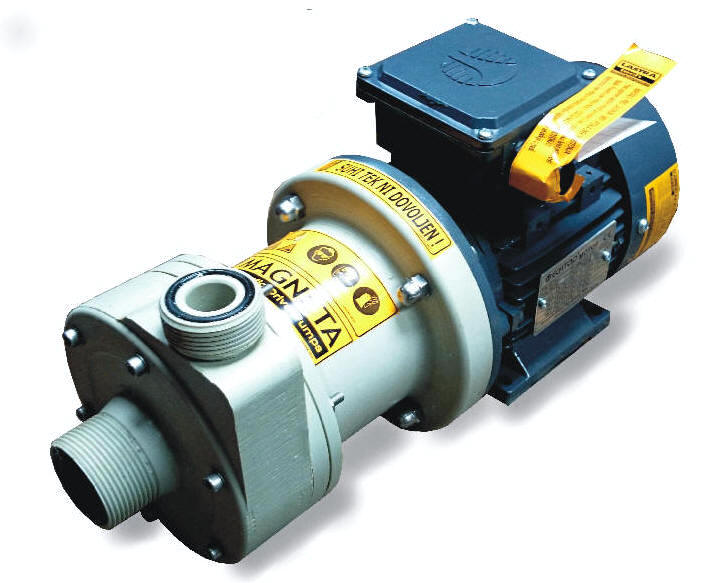

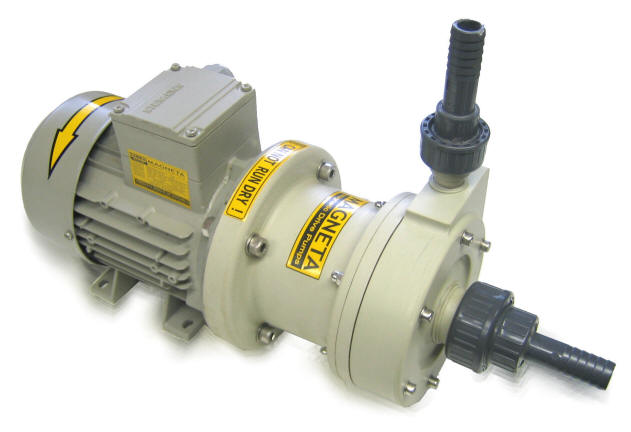

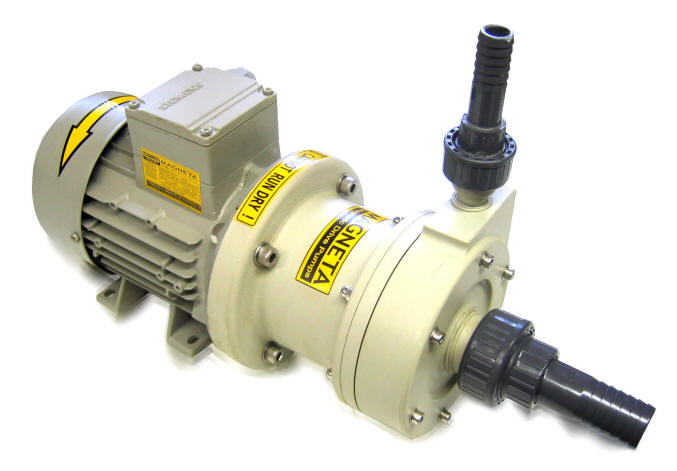

MAGNETA 60 PP- d32/d25 0.37kw ,3x400V, 50Hz

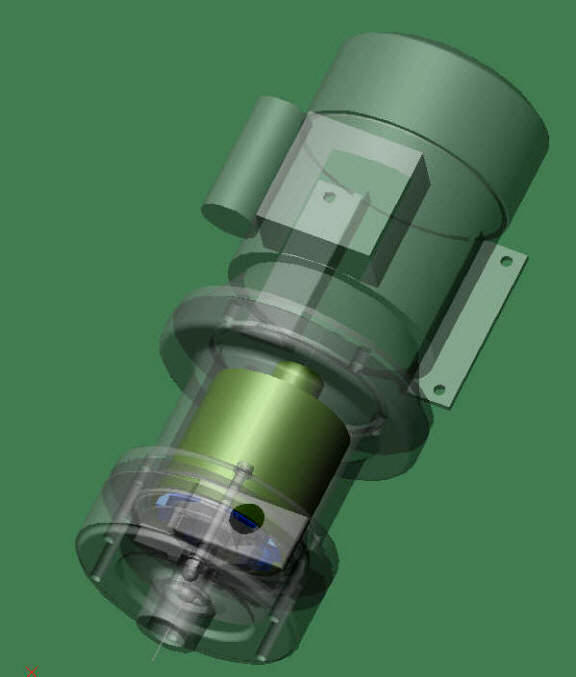

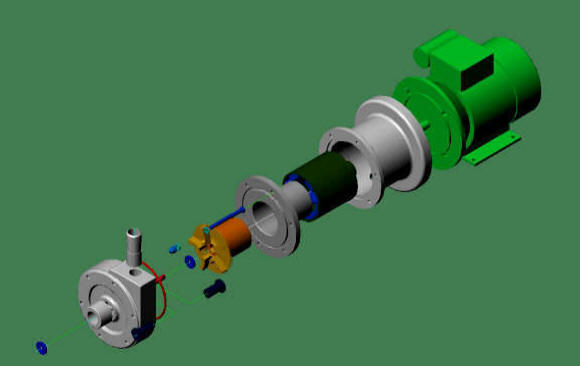

MAGNETNA SKLOPKA
Rotor črpalke je pritrjen na magnetno jedro.Magnetno jedro z rotorjem je keramični ležajeno in teče v ločeni komori katera služi še kot nosliec za keramični ležaj . Na elektromotor  je nasajen valjasti okvir s pritrjenimi visoko zmoglivimi permanentnimi magneti ki ustvarijo magnetni zaključen krog in preko magnetnega momenta poganjajo jedro z rotorjem v ločeni komori. Tako je tekočina (KISLINA) popolnoma ločena od pogonske gredi elektromotorja in preprečuje kakršno koli uhajanje nevarne snovi v okolje.
Magnetni momenti so tako veliki da se lahko poganja črpalke tudi z močmi nekaj kilovatov.
Vsi  elenemti ki pridejo v stik s tekočino so plastični in keramični. Serijsko izdelujemo črpalke vse do moči 4kw in maksimalnega pretoka 30m3/h.







 Magnetna sklopka je fizično ločena s komoro
 in tako ob defektu ne more priti do izlitja tekočine.




TEHNIČNI PODATKI


Črpalke z magnetno sklopko


  MAGNETA 60 PP

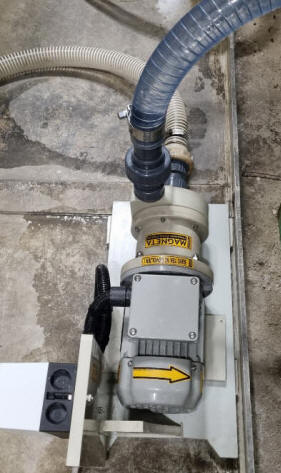

MAGNETA 80 PP

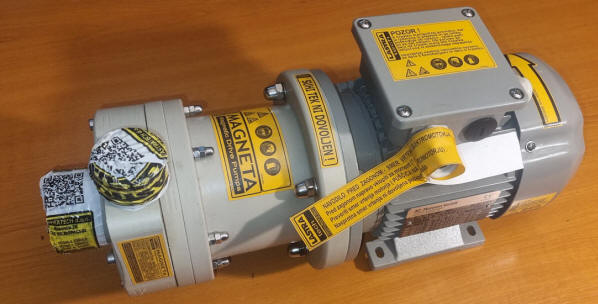

MAGNETA 100 PP

motorja/: En2
230/3x400V 50Hz
En2
230/3x400V 50Hz
En2
230/3x400V 50Hz
zaščitni razred: IP 55 IP 55 IP 55
MOČ MOTORJA: 0,37KW 0,55KW 0,55KW
OSNOVNA KONSTRUKCIJA: Polipropilen
TESNILA OHIŠJA : FPM
GRED: Oksidna keramika
AKSIALNI LEŽAJ Oksidna keramika
ROTOR PP
DRSNI ELEMENT PTFE+CARBON/Oksidna keramika

Max pretok: 60 l/min =3m3/H 80 l/min =4.8 m3/H 100 l/min =6 m3/H
Max.tlačna višina: 7 mVS 6.5mVS 6 mVS
Max. kinem.viskoznost 114 mm/s2
Material črpake polipropilen / PTFE+C /oksidna keramika
Max temp medija: 70  0C
Priključek
SESALNI VOD**
G 6/4" ZUN NAVOJ
Priključek
TLAČNI VOD**
G 5/4" ZUN NAVOJ

Dim sesalne cevi: DA 32mm*/40mm DA 40mm*/DA50 mm

Dim  tlačne cevi : DA 25mm*/32mm DA25mm*/DA32mm

Teža: 2.6kg 3kg



Način priklopa tlačno sesalnecevi UNC ali holandci+GF,***


PODLOŽNA PLOŠČA JE DODATNA OPREMA
material PP-H 10MM

Ne sme obratovati v suhem teku.


* standardni zunanji premeri cevi DA (mm)

**zgoraj so navedeni standardni priklopi,
    možne so različne kombinacije priklopov , vendar druge kombinacije
    uplivajo na kapaciteto črpalke ( priključki v zgornji tabeli so standardni,lahko
    vam ob dobavi priključke prilagodimo na druge dimenzije )
    Navoji so v skladu z standardnimi priključki za GEORG FISCHER (+GF+)
    holandce  PVC/PP/PE/PVDF

***Prirobnice DIN 2501 po naročilu


   MAGNETA MAGNETA MAGNETA  MAGNETA MAGNETA MAGNETA  MAGNETA MAGNETA MAGNETA  MAGNETA MAGNETA MAGNETA  MAGNETA MAGNETA MAGNETA  MAGNETA MAGNETA MAGNETA  MAGNETA MAGNETA MAGNETA  MAGNETA MAGNETA MAGNETA  MAGNETA MAGNETA MAGNETA  MAGNETA MAGNETA MAGNETA  MAGNETA MAGNETA MAGNETA

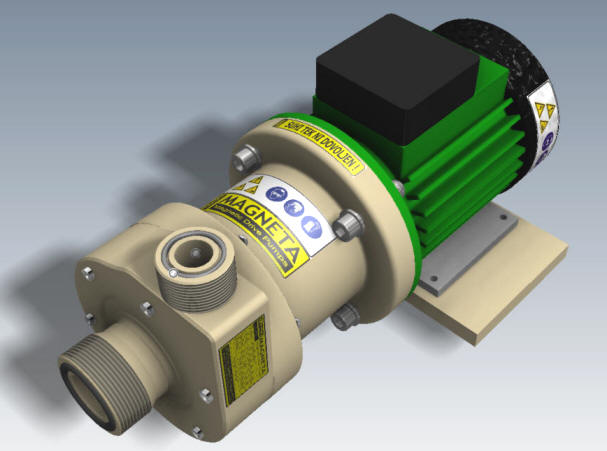

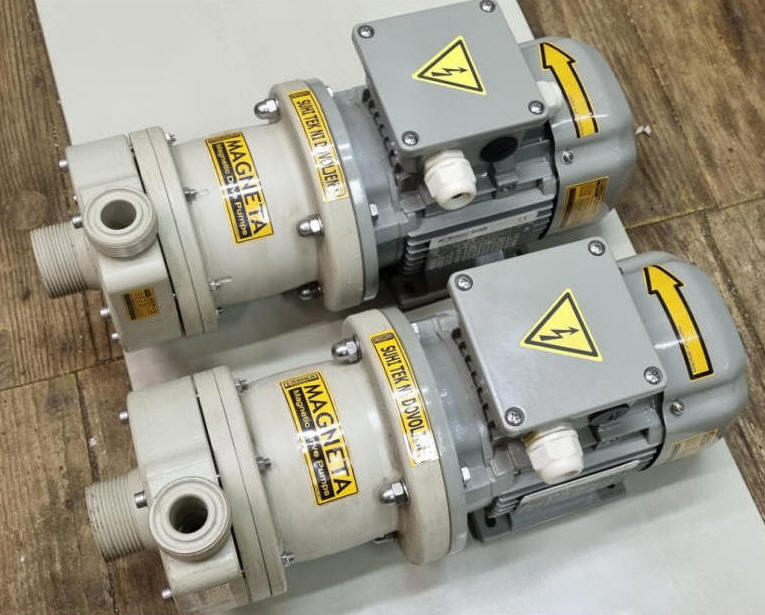

Magneta80 PP CTC10 M6 -/5/4"-6/4" /370W/3X400V   V2021

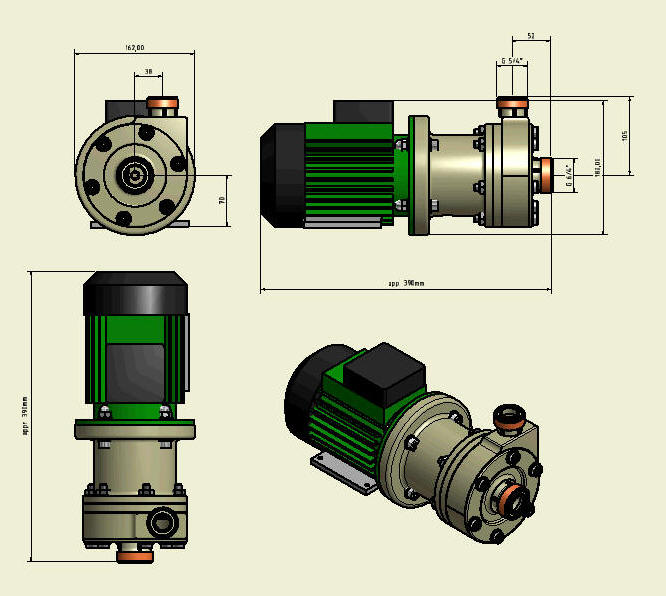

Vgradne dimenzije         :   MAGNETA 60 PP -3x400V/0.37kw/G6/4"-G5/4"

Nazaj na IZDELKI





FILTRIRNA NAPRAVA :
 FN
5003

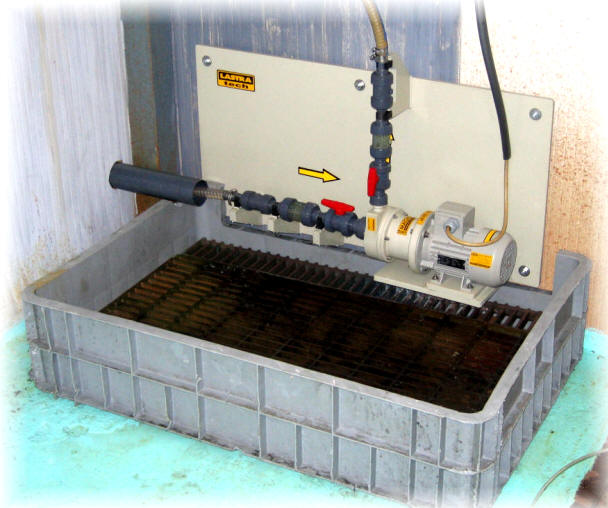

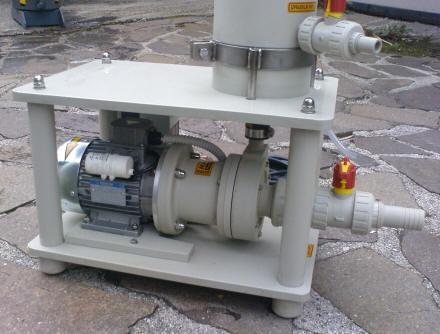

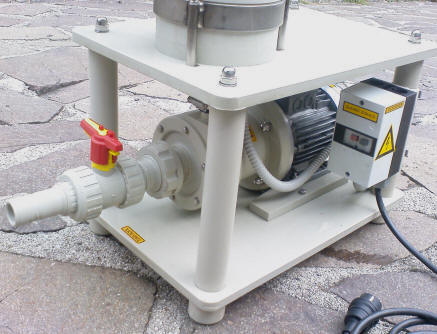

FN -S-PP + Magneta 60 PP (230 V)

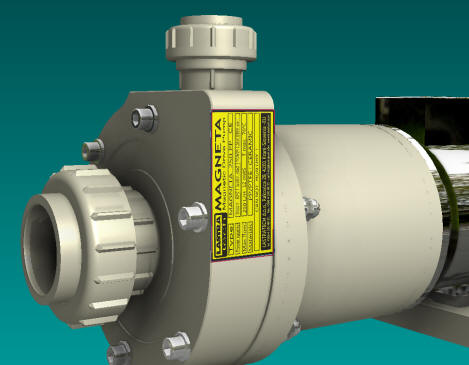

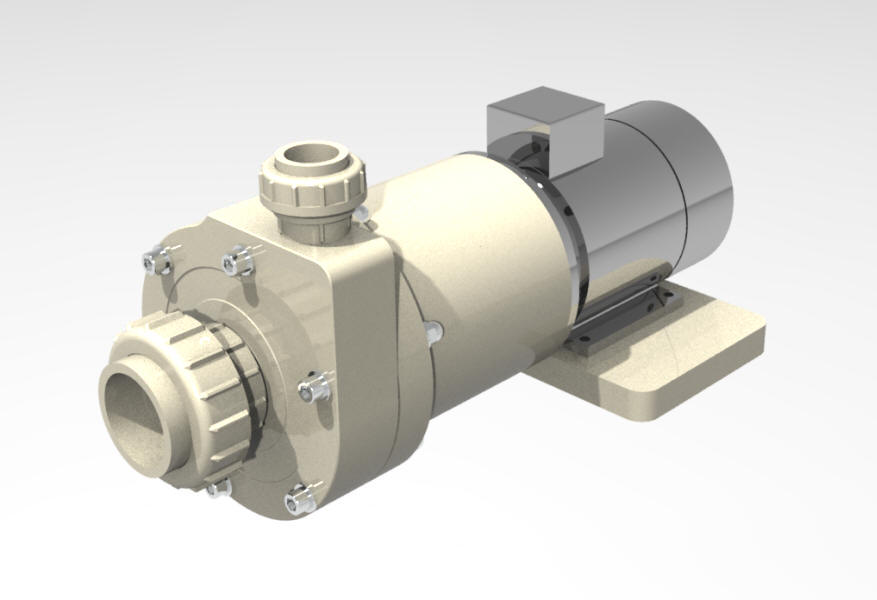

Proto MAGNETA 250 PP- 300l/min, 1.5kW

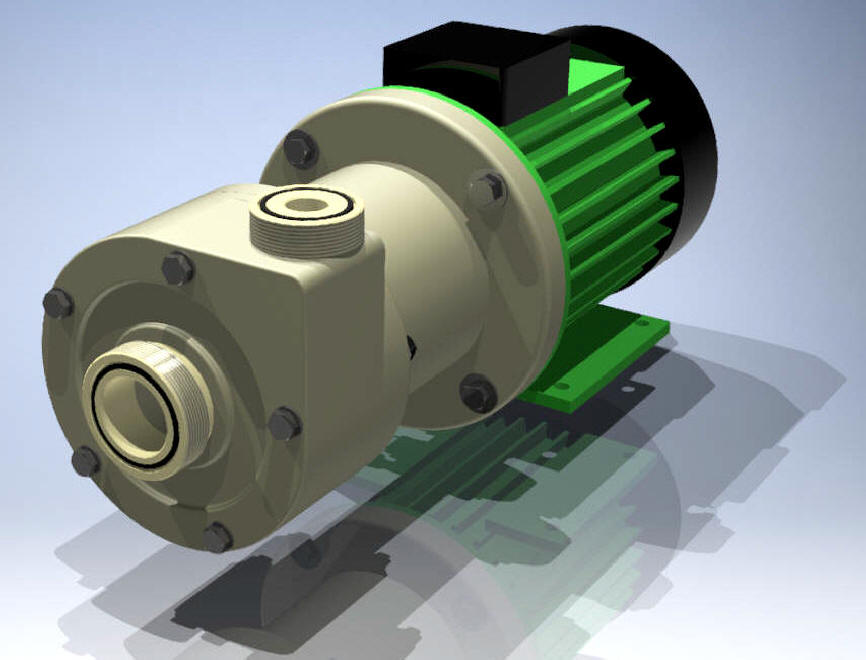

Proto MAGNETA 400 PP- 400l/min, 4kW
















POVPRAŠEVANJE & CENIK

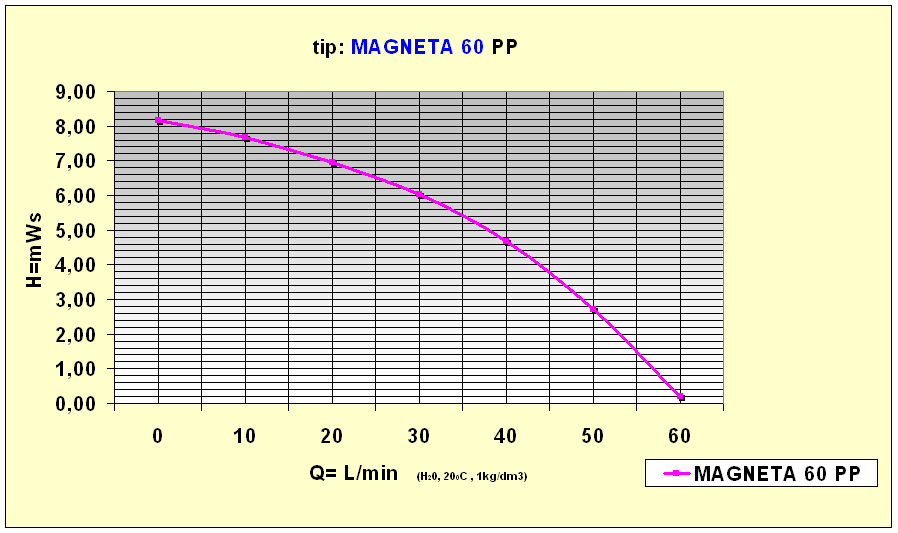

H-Q diagram :         :   MAGNETA 60 PP





Nazaj na IZDELKI

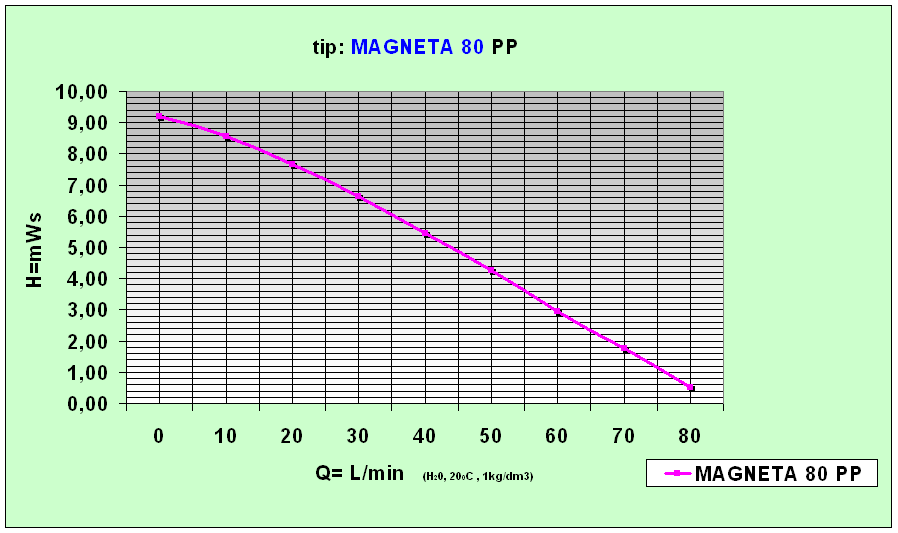

H-Q diagram :         :   MAGNETA 80 PP

DODATNA OPREMA

SENZOR NIVOJA - izvedba vilice
MAT: Wr.Nr.: 1.4404  24VDC /230VAC

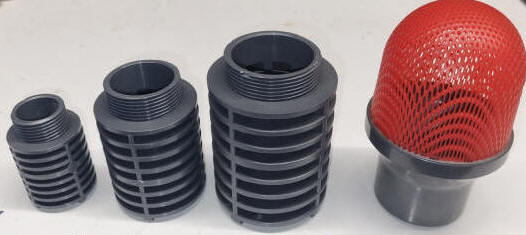

SESALNA KOŠARA
- izvedba navojna MAT: polipropilen

KONTROLA PRETOKA
- krmiljenje pretoka
preko frekvenčnehga regulatorja

NEPOVRATNI VENTILI - z kroglo


TLAČNI REGULATORJI
- za vzdrževanje tlaka
 -za varno obratovanje



ZAŠČITA ZA SUHI TEK
-sesalna posoda za samosesanje do 4mVS
-fekvenčni regulator direktno integriran na elektromotor za točnokrmiljenje pretoka
-nepovratni ventili na sesalni/tlačni strani
-sesalna košara z filtrom

-LASTRAFLOW merilnik pretoka za obratovanje na način VPIŠI KOLIČINO PRITISNI START - ko doseže količino ČRPALKA STOP

-FILTRIRNI SISTEMI filtri in dozirni sistemi za kontinuirano obratovanjeNazaj na IZDELKI
