           MEMBRANSKE
 Pnevmatske        ČRPALKE



VERDER

za zahtevnejše aplikacije






NAZAJ NA DRUGE MEMBRANSKE ČRPALKE  MOBILA AIR  črpalke na vozičku


SEKO MEMBRANSKE ČRPALKE ( ENG)- 2017.PDF

SPLOŠNO
Membranske zračne črpalke so namenjene za prečrpavanje čistih ,NEČISTIH , medijev in drugih tekočin katerih vsebina ni eksplozivno nevarna gorljiva. Sama oblika in koncept je izveden tako da se prvenstveno uporablja pri prečrpavanju olj emulzij hladilnih sredstev, z vsebino abrazivnih delcev …….. ter drugih tekočin  iz  rezervarjev posod .
Abrazivni delci, če obstajajo moramo uporabljati sesalno košaro. Lahko se prečrpava ob pravi izbiri materialov koncentrirane kisline, baze in druge nevarne snovi do temperature 50 C za modele prirobnic PVC. Črpalka je grajena tako da je notranjost zaščitena pred prodiranjem grobih delov in od škropljenja -špricanja medija po okolici zaradi visokih tlakov.
ZARADI SAME IZVEDBE ČRPALKA LAHKO OBRATUJE V SUHEM TEKU IN SE NE POŠKODUJE.
Tlačna cev se pritrdi na tlačno smerekico, plastična izvedba pa ima lahko na tlačni strani poleg smerekice tudi  spoj z dvo vijačnikom ali DIN prirobnico.
Nekateri  modeli lahko dosegajo tlake do 16 bar ti modeli so predvsem za filter stiskalnice v čistilnih napravah priklopljene na pnevmatsko grupo tlaka do 8 bar
membrane PTFE,EPDM,NBR
ohišja : aluminij ali PP ali PE , KYNAR-PVDF
krogle ventila :PTFE,EPDM,NBR
PREMER SESALNE/TLAČNE CEVI:
DN10,DN15,DN20,DN25,DN40,DN50,DN80



VERDER membranske pnevmatske

VA10 VA15 VA 25 VA40 VA 80

pretoki PLASTIČNE ČRPALKE ( za KEMIKALIJE)




Zelo zmogljive z ojačevalcem tlaka predvsem za filterstiskalnice večjih kapacitet




serija za višje tlake 16 bar robustna izvedba

Tlaki  do 16 bar.

  3 modeli     pretoki 4 , 10 in 20 m3/h

materiali : PE ali PTFE





serija za nižje  tlake 7 bar robustna izvedba

Tlaki  do 7 bar.

 6 modelov  0,6 do 32 m3/h

materiali : PE ali PTFE




Ugrajujemo jih za pogone pri polnenju filter stiskalnic.
Včasih nadomestimo viječne črpalke z MEMBRANSKIMI PNEVMATSKIMI

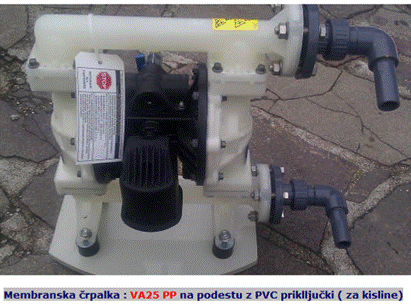

Membranska črpalka : VA25 PP na podestu z PVC priklljučki ( za kisline)







Membransska črpalka 16bar za prečrpavanje

ATEX izvedba.





Standardna serija  brizgana / cenejša

11 modelov

serija za standardne tlake  do 7 bar
brizgana izvedba ohišij -nižja cena

pretoki od 19l/h do 1060l/h

materiali PP,AL,PVDF,INOX 316

Ravno tako različni materiali za membrane sedeže in
krogle ventilov.



SENZOR NIVOJA - izvedba vilice
MAT: Wr.Nr.: 1.4404  24VDC /230VAC


SESALNA KOŠARA
- izvedba navojna MAT.: polipropilen



PROPORCIONALNI REGUALTOR
-krmiljenje pretoka črpalke preko pnevmatskega proporcionalnega  regulatorja  (vhodni signali lahko tokovni 4-20mA/napetostni 0-10V /serijski vhod RS232  ) krmiljenje pretoka zraka preko PLC ali manualno preko tipk na regulatorju.




NEPOVRATNI VENTILI - z kroglo


TLAČNI REGULATORJI
- za vzdrževanje tlaka
 -za varno obratovanje



.



    VA 10 PP -plastična verzija
prečrpavanje kemikalij




TUDI ZELO MALE  ( na sliki je namenjena prečrpavanju HCl ) VA10







    VA 15 PP -plastična verzija
prečrpavanje kemikalij

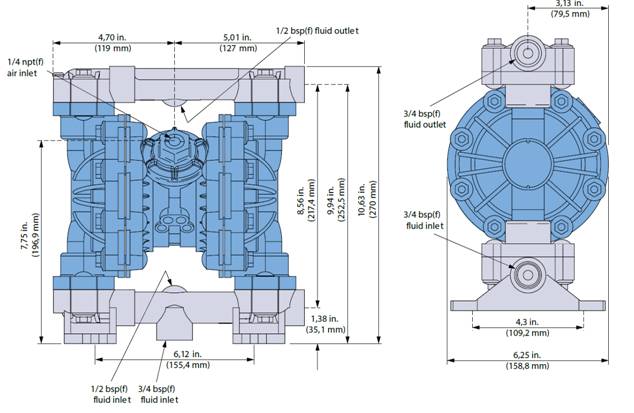

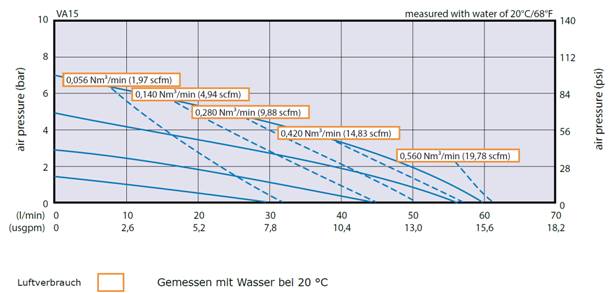

TEHNIČNE INFORMACIJE :
VA 15-PP plastična verzija / za kemikalije

Tip črpalke:

VA 15PP01 A P2 PP PT P0 PT

PNEV.PRIKLJUČEK

4-7 BAR  3/8« PRIKLOP1/2«
max poraba zraka 68m3/min





Max pretok:

57 l/min

Max.tlačna višina:

70 mVS

Max. kinem.viskoznost

114 mm/s2





Material črpake /ohišje/MEMBRANA/KROGLA  VENTILA

ohišje polipropilen
ventili/membrane /tesnila:  PTFE

Max temp medija:

50 C

Dim sesalne /tlačne  cevi:


DA 25 mm DN20
( notranje primere cevi ponavadi zaradi PVC armatur priporobamo fi 20mm)
PRIKLOP holandec spoj +smerekica.



MAX Dolžina  sesalne cevi:

Samosesalna dolžina

 7000 mm (mokri pogoji)

3000 mm (suhi pogoji)

Dim  tlačne cevi :

 DA 25 mm DN20

IZVEDBA

KISLINE / LUŽINE

Poraba zraka

CCA 800L/min  max obremenitev

Teža črpalka:

3 kg

Max velikost trdega delca :

2,5mm

Hrup ISO 9614-2

77-95 dBa




VA15- PVDF (KYNAR)
za koncentrirano žvepleno kislino H2SO4
PRIMER VGRADNJE OPREME








  NAZAJ NA DRUGE MEMBRANSKE ČRPALKE






    VA 25 PP -plastična verzija
prečrpavanje kemikalij










Tip črpalke:

VA 25 PP

PNEV.PRIKLJUČEK

4-7 BAR  3/8« PRIKLOP1/2«
max poraba zraka 68m3/min





Max pretok:

185 l/min

Max.tlačna višina:

80 mVS

Max. kinem.viskoznost

114 mm/s2





Material črpake /ohišje/MEMBRANA/KROGLA  VENTILA

ohišje polipropilen
ventili  /MEMBRANE /KUGLE VETNTILOV :PTFE

Max temp medija:

50 C

Dim sesalne /tlačne  cevi:


DA 32 mm DN25
( notranje primere cevi ponavadi zaradi PVC armatur priporobamo fi 28mm)
PRIKLOP DIN DN25 prirobnica.



MAX Dolžina  sesalne cevi:

Samosesalna dolžina

 8000 mm (mokri pogoji)

4,5 mm (suhi pogoji)

Dim  tlačne cevi :

 DA 32 mm

IZVEDBA

KISLINE / LUŽINE

MAX VELIKOST DELCEV 3,2mm



Teža črpalka:

9 kg



NAZAJ NA DRUGE MEMBRANSKE ČRPALKE









           MOBILNA  PREČRPALIŠČA


    Lastra MOBILA Air
Prečrpavanja z membransko zračno črpalko




POVPRAŠEVANJE & CENIK
Nazaj na IZDELKI







.
SPLOŠNO

Membranske zračne črpalke so namenjene za prečrpavanje čistih ,NEČISTIH ,medijev in drugih tekočin katerih vsebina ni eksplozivno nevarna lahko je kisla ali  bazična. Odvisna je od izbire črpalke.
Sama oblika in koncept je izveden tako da se prvenstveno uporablja pri prečrpavanju olj emulzij hladilnih sredstev, z vsebino abrazivnih delcev …….. v galvanikah, servisnih delavnicah  za prečrpavanje t  iz  rezervarjev posod .  Če obstajajo abrazivni delci moramo uporabljati sesalno košaro.

 Črpalka je grajena tako da je notranjost zaščitena pred prodiranjem grobih delov in od škropljenja -špricanja medija po okolici zaradi visokih tlakov.

ZARADI SAME IZVEDBE ČRPALKA LAHKO OBRATUJE V SUHEM TEKU IN SE NE POŠKODUJE.
Tlačna cev se pritrdi na tlačno smerekico, plastična izvedba pa ima lahko na tlačni strani poleg smerekice tudi  spoj z dvo vijačnikom.

NA VOZIČKU:










MOBILA ELEKTRIČNI MODEL CBB

MOBILA ELEKTRIČNI MODEL RXL




TEHNIČNE INFORMACIJE :
MOBILA – AIR VA 25-ALUM

Tip črpalke:

VA 25 ALUM-BUNA

PNEV.PRIKLJUČEK

4-7 BAR  3/8« PRIKLOP1/2«
max poraba zraka 68m3/min





Max pretok:

150 l/min

Max.tlačna višina:

60 mVS

Max. kinem.viskoznost

114 mm/s2





Material črpake /ohišje/MEMBRANA/KROGLA  VENTILA

ALUMINIJ/BUNA/BUNA

Max temp medija:

80 C

Dim sesalne cevi:

 DA 32 mm 1« notranji navoj

MAX Dolžina  sesalne cevi:

Samosesalna dolžina

 8000 mm (mokri pogoji)

4,5 mm (suhi pogoji)

Dim  tlačne cevi :

 DA 32 mm

IZVEDBA

EMULZIJE/PH 6-9,5

Teža črpalka:

10,5

Skupna teža z opremo         25 kg







izvedbe:



ALUM/PP/INOX /PVDF

*možen ATEX
 EX II 2GD c IIC T4

Način priklopa tlač cevi

holandec prirobnica ali smerekica







LAHKO OBRATUJE V SUHEM TEKU.



-črpalka je montirana na prenosnem  prevoznem vozičku
-z njo lahko črpamo iz bazenov kinet in rezervarjev ki so nižjeležeči kot črpalka sama do globina cca 7m
-črpalko NI   porebno pred prvim zagonom zaliti s tekočino ker je SAMOSESALNA.
-lahko obratuje tudi v režimu ko zmanjka tekočine na suho in se pri tem nepoškoduje
-na manipulativnim vozičku je stikalo START STOP  za zagon,te regulator pretoka
-pripravljene ima vijačne priklopne kislinskoodporne armature za tlačno/sesalni priklop
 -poleg črpalke so  izdobavljene še tlačne in sesalne cevi
-nepovratni kislinskoodporni ventil SESALNE KOŠARE ,
-DODATNO IZDOBAVLJIVE RAZLIČNE SESALNE GLAVE ZA SESANJE


ALL IN ONE -sistem ( vse v enem)



  MOBILA AIR VA25 alum



profesionalna VELIKA sesalna košara snemljiva da jo lahko enostavno čistimo,
FINA INOX PERFORACIJA z veliko površino (Inox 316 standardna oprema)*
SESALNI LAHKI PLASTIČNI CEVOVODI KI SO ODPORNI NA UDARCE z ventili ki preprečujejo polivanje
*opcija-lahko se izdela PP izvrtine /satovje









NA PODESTU:


REGULATOR ZA PRETOK + VENTIL START STOP + HITRA SPOJKA +HOLANDCI /SMEREKICA PRIKLOPI NA PODESTU Z AMORTITERJI ZA TAKOJŠNJE OBRATOVANJE


OPCIJA SESALNIH CEVI ZA PRENAŠANJE IN ZAPORO DA NE IZTEKA IZ CEVI MED PRENAŠANJEM.



NAZAJ NA DRUGE MEMBRANSKE ČRPALKE

SENZOR NIVOJA - izvedba vilice
MAT: Wr.Nr.: 1.4404  24VDC /230VAC


MALA OŽJA  SESALNA KOŠARA
- izvedba navojna MAT: polipropilen

VELIKA* sesalna košara snemljiva da jo lahko enostavno čistimo

*OPCIJA KJER JE VELIKO NEČISTOČ V FLUIDU


NEPOVRATNI VENTILI - z kroglo


TLAČNI REGULATORJI
- za vzdrževanje tlaka
 -za varno obratovanje


PROPORCIONALNI REGUALTOR
-krmiljenje pretoka črpalke preko pnevmatskega proporcionalnega  regulatorja  (vhodni signali lahko tokovni 4-20mA/napetostni 0-10V /serijski vhod RS232  ) krmiljenje pretoka zraka preko PLC ali manualno preko tipk na regulatorju.






Membranska črpalka : VA25 PP na podestu z PVC priklljučki ( za kisline)







AVTOMATSKO DOZIRANJE PO PROGRAMU

Dozirni kontroler je krmilni element  ki je namenjen nadzoru in kontroli dozirnega cikla. Deluje na princip da vpišemo željeno količino prečrpane kisline in po vpisu parametra in potrdilu z tipko START prečrpavamo kislino po protokolu ki ga izberemo in ko dosežemo vpisano količino kontroler samodejno ustavi črpalke.
Z tipko STOP lahko kadarkoli AVTOMATSKO prečrpavanje ustavimo.Kontoler ima zelo UPORABNE MENIJE KI SE PREDNASTAVIJO IN ZAPOMNIJO nastavitve za vse NASLEDNJE CIKLE.

kliknite na: Več na DOZIRNI KONTROLERJI

  memebranska pnevmatska črpalka VA25 , z opremo za natančno doziranje



krmilnik touch screen z programom za  natančno doziranje primer programa:
Doziranje fosforne kisline
primer doziranja:
Monoaluminijev fosfat



















    ZAHTEVNEJŠI SERVISI    MEMBRANSKIH ČRPALK
PNEVMATSKE / INOX/PP/PVDF/ALU




WILDEN T8-HT250 INOX DN65











     + + =

BOLJ ČISTA KOPEL

sesalna glava   pnevmatska črpalka   lovilec olja



NAZAJ NA DRUGE MEMBRANSKE ČRPALKE
