Dozirne excentrične črpalke


  POVPRAŠEVANJE & CENIKNazaj na IZDELKI

Dozirne črpalke z excentričnim rotorjem v gumijastem statorju predstavljajo odlično dozirno celico za doziranje veliko vrst nevarnih tekočin ....lugov, kislin , raznih kemičnih dodatkov, in drugih tekočin.

Razvite so bile predvsem zato da zapolnijo del dozirnih sistemov pretokov do 6 litrov v minuti in tlaka do 1.5 bara kar pomeni da nam v eni uri lahko kontrolirano dozirajo 360 litrov neke tekočine tudi nekaj metrov visoko.
Obratovanje je nemoteče in omogoča delovanje tudi v suhem teku. Torej če nam obratuje črpalka še pol ure po tem ko je že prečrpana vsa količina se ne zgodi prav nič. Zalivane ni potrebno saj je samosesalna .
 Ker se točno ve, koliko tekočine se prečrpa v enem taktu jo preko dozirnega modula enostavno sprogramiramo tako, da nam po nastavitvi željene količine prečrpa le to na določeno mesto in se ob hkratnem merjenju in prikazovanju pretoka tudi  samodejno ustavi. Dozirni sistem  lahko zgradimo tudi tako, da preko več sesalnih ventilov in tlačnih razvodov enostavno sestavimo dozirno postajo za sorodne tekočine kar z eno samo črpalko in skupnim krmilnim modulom .
Za konec pa lahko po dnevni uporabi pregledamo, koliko smo skupaj prečrpali saj ima števec tudi funkcijo
hranjenja te informacije.



pretok: CCA 6 l/min = 360l/h
max tlak: 1.5 bar
sesalni cevovod: D32 PP
tlačni cevovod:  D25 PP
priklop cevi : smerekica ali dvovijačnik
električni priklop: 230V ali 3X400V 50Hz
moč motorja: 0.37kW
statorji : EPDM, FPM (viton)
lahko obratuje v suhem teku
črpalka je samosesalna
idealna za doziranje
statorski okvir: polipropilen



Delovanje:
Črpalka deluje tako da je rotor za 4 mm pomaknjen iz centra in excentrično rotira okrog gumijastega statorja, ki je omejen z prostorom, tako da je vsak takt izkoriščen za hkratno sesanje in tlačno črpanje. Črpalka ima stator izdelan iz polipropilena ki je predstavnik tistih termoplastov, ki se odlično obnesejo pri večini kislin in lužin in so tudi temperaturno obstojni.Črpalka je samosesalna kar pomeni da sama dviguje tekočino tudi če je v cevi zračni mehur. Gumijasti stator je prilagojen ohišju tako da hkrati nadomešča tesnila. Posebnih tesnil pri tovrstnih črpalkah sploh ni. Rotor nikoli ne pride v stik z medijem.
Rotorki prostor je polnjen z tekočino ki preprečuje utrujenost in krepi gumo.Delovanje je zelo učinkovito in je pumpa po osnovnem konceptu zelo primerna za dozirni sistem saj nam posamezni takt daje točno količino.

Materiali: Elktromotor je standardni asinhronski znamke SIEMENS. Nosilno ohišje črpalke je izdelano iz aluminijaste legure.Opozoriti je potrebno da je aluminij kot element kislinsko zelo obstojen , hkrati je lahek in trdnostno zelo odporen. Statorska ohišja so izdelana iz polipropilena, prav tako tudi sesalni in tlačni priklopi.
Gumijasti statorji po so v dveh izvedbah in sicer v EPDM izvedbi ter v FPM (viton) izvedbi.
Rotorji so polipropilenski, vsi vijaki so iz INOX-a  A2.

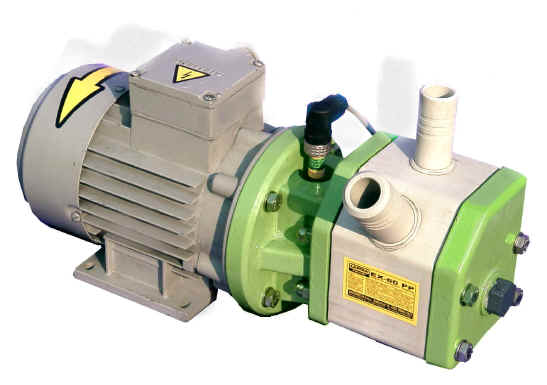

                   :  EX 60 PP 220

         LASTRAFLOW EX75 +EX 60 PP 380






                    FPM - EX 1

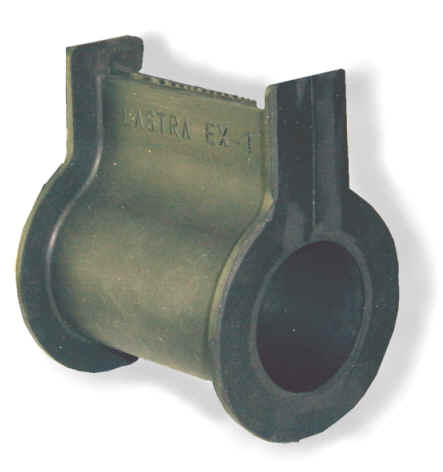

Gumijasti stator je izdelan iz brizanega kavčuka kislinsko termično in mehansko odpornih lastnosti.

Na voljo so trije različni materijali:

FPM (Viton) -fluor kavčuk
EPDM - etilen propilen kavčuk
NBR - nitril butadien rubber

SENZOR NIVOJA - izvedba vilice
MAT: Wr.Nr.: 1.4404  24VDC /230VAC


SESALNA KOŠARA
- izvedba navojna MAT: polipropilen

KONTROLA PRETOKA
- krmiljenje pretoka
preko frekvenčnehga regulatorja

NEPOVRATNI VENTILI - z kroglo


TLAČNI REGULATORJI
- za vzdrževanje tlaka
 -za varno obratovanje




AVTOMATSKO DOZIRANJE:

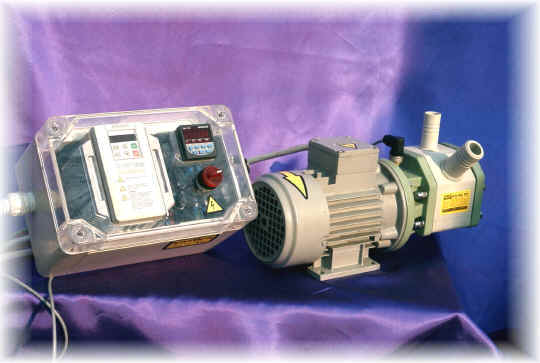

Črpalka EX-60  je v povezavi z krmilnim modulom LASTRAFLOW EX 75 prava dozirna postaja ,saj nam omogoča doziranje in kontrolo doziranja po sistemu:
vpis parametra - start - samodejna ustavitev

Sistem deluje povsem avtomatsko.Parametre vpišemo kar direktno z kovnico na displayu,kjer tudi odčitavamo stanje prečrpavanja. Med delovanjem lahko kadarkoli ustavimo prečrpavanje in ga od tam kjer smo začeli nadaljujema ali pa regulator enostavno resetiramo.

Po končanem dozirnem obdobju pregledamo tudi vrednost prečrpane količine, ki smo jo v celoti prečrpali.

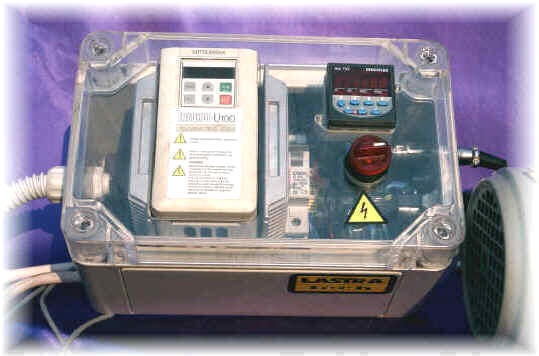

Na sliki vidimo tudi frekvenčni regulator, ki nam omogoča da ob hkratni kontroli prečrpane vrednosti tudi kontroliramo optimalne obratovalne lastnosti glede na viskozvnost medija. Izvedba s frekvenčnim regulatorjem ni nujno potrebna , je pa priporočljiva.

Sama velikost dozirnega modula je 200 x 300 mm in je lahko sestavni del neke prenosne enote.

            _____________________


Kot alternativa pa vam lahko predstavimo tudi dozirne module za centrifugalme črpalke .

              Kliknite na spodnjo sliko:



LASTRAFLOW D40 PP 380
                *dozirni kontroler*



Črpalka je namenjena za doziranje čistih in nevnetljivih tekočin. Trdi in abrazivni delci bi lahko namreč poškodovali gumijasti stator.

DODATNA OPREMA

SENZOR NIVOJA - vilice MAT: Wr.Nr.: 1.4404


-sesalna posoda za samosesanje do 4mVS
-fekvenčni regulator direktno integriran na elektromotor za točnokrmiljenje pretoka
-nepovratni ventili na sesalni/tlačni strani
-sesalna košara z filtrom

-LASTRAFLOW merilnik pretoka za obratovanje na način VPIŠI KOLIČINO PRITISNI START - ko doseže količino ČRPALKA STOP
