ZAŠČITA ZA SUHI TEK ČRPALK    SISTEM 1



Sistem : DRYRUNNER 40 - PP
za najzahtevnejše aplikacije






SPLOŠNO
Sistem zaščite je grajen na način da kapacitivni senzor meri prisotnost fluida v ohišju s senzorskim elementom kot celoto  in elektro krmilno omaro .

Mehanski del z senzorjem se prigradi - privijači  na tlačni del.

Sistem varovanja  je idealen za črpalke ki imajo  sesalne  in tlačne  cevovode dolge  in nivojsko stikalo ni mogoče prigraditi ali pa je lahko zaradi vrste fluida nezanesljivo.
Črpalko varovalni  sistem ustavi če medij ni prisoten že po nekaj sekundah.
Materiali so vsi plastični in odporni na vrsto kislin in alkalij.

PRETOČNA cev na mestu kjer je senzorika ostane nespremenjena in nič zožana.






ZAŠČITA SUHI TEK:

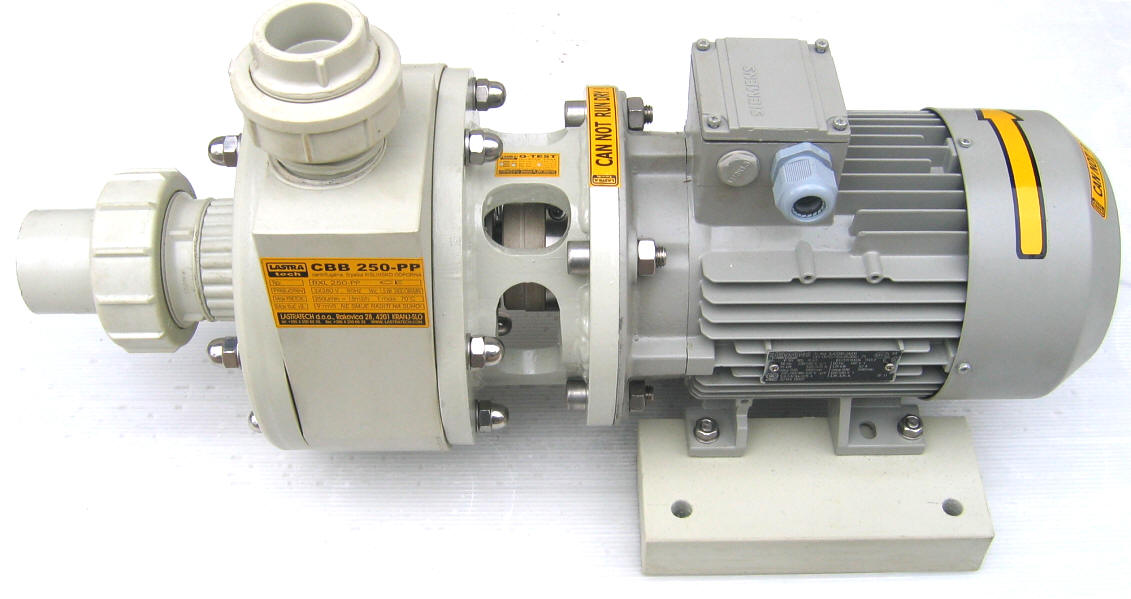

LASTRATECH   DRY-RUNNER  montirana izvedba na kislinskoodprni črpalki
CBB300-PP namenjena prečrpavanju kislin iz  cistern











LASTRATECH   DRY-RUNNER
PRIKAZ MONTAŽE NA OPREMI

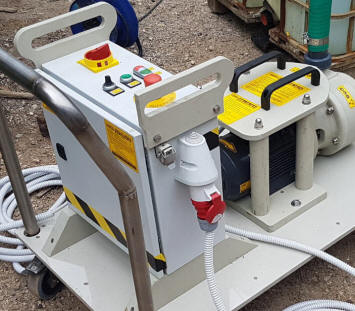

KO1500 FQ + LASTRATECH   DRY-RUNNER

Elektro krmilna omara z frekvenčnim regulatorjem za nastavitev pretoka črpalke 0-100% preko potenciometra /START STOP /IZKLOP V SILI /GLAVNO STIKALO+ DRY RUN MODULOM .






ZAŠČITA ZA SUHI TEK
LASTRATECH
  DRY-RUNNER
Priključni kabel senzorja 24vDC
se priključi na krmilno elektroomaro

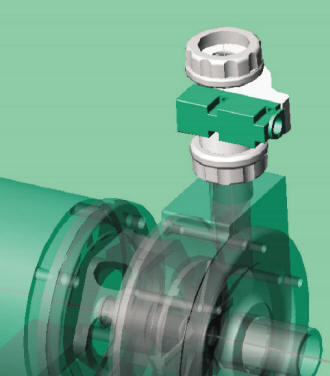

Senzor se privije na tlačno cev in
nadaljuje z istim premerom holandca kot je na črpalki.Montaža je hitra in enostavna.





Elektroomara vsebuje krmilni mikrokontroler ki deluje na sistem da  izključi črpalko ko tekočina več ne teče oz ni prisotna v cevovodu.

oznaka tlačni premer cevi material ohišje / tesnilo* max  obratovalni tlak
DRYDUNNER 32 PP DA 32  DN 25 PP/ EPDM/FKM 10 bar
DRYDUNNER 40 PP DA 40  DN 32 PP/ EPDM/FKM 10 bar
DRYDUNNER 50 PP DA 50  DN 40 PP/ EPDM/FKM 10 BAR

  * FKM ali TEFLON  tudi dobavljiva opcija

Nazaj na IZDELKI







ZAŠČITA ZA SUHI TEK ČRPALK   SISTEM 2



Sistem : MOTORSENZOR
za vse keramično tesnene LASTRATECH črpalke





SPLOŠNO
Sistem je grajen za 3 fazne asinhronske motorje.

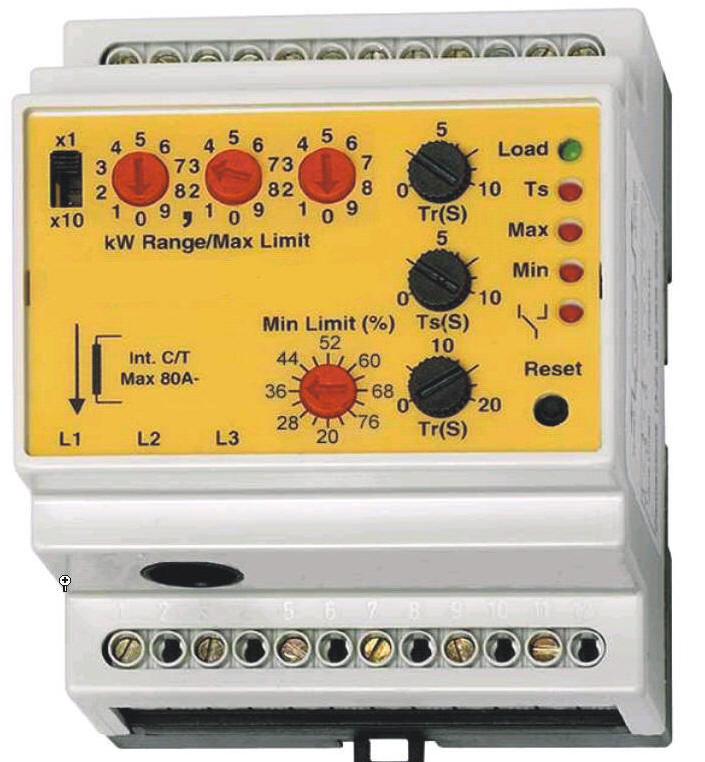

Sistem vsebuje krmilni modul ki meri linijsko tokovno obremenitev sistema.
Sistem je cenovno ugoden in zanesliv ter omogoča varno nadgradnjo sistema brez
velikih posegov.
Krmiljenje sistema izhaja iz teoretične difinicije  delovne moči.

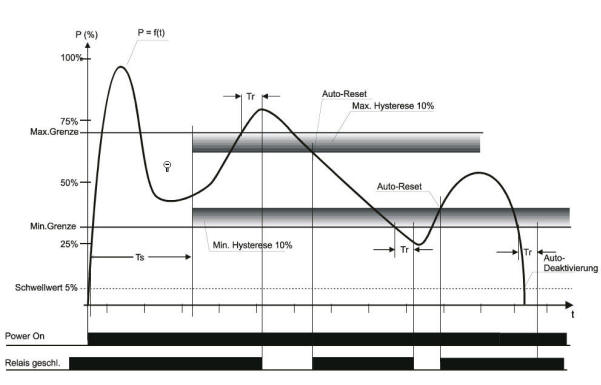

Če med obratovanjem zmanka tekočine v črpalki  pade linijski  tok in  premosorazmerno  delovna moč  .
Ta pojav senzor zaznava in v primeru da pade linijski tok pod nastavljeno kritično vrednost izkluči motor.

Motor deluje kot senzor .

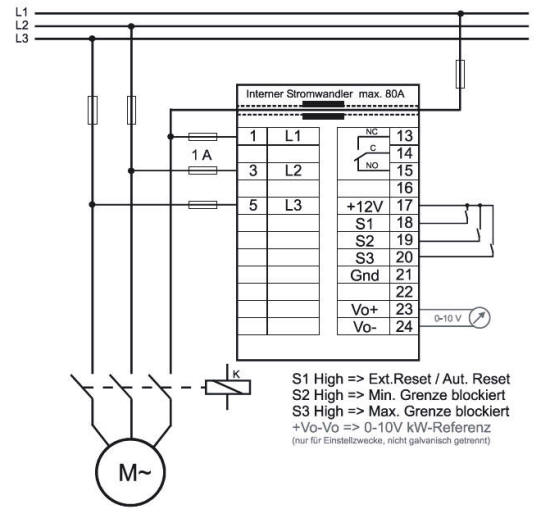

Krmilni modul se vgradi pred kontaktorjem . Lahko v obstoječe krmilne elektroomare. Modul je potrebno za vsako črpalko posebej  umeriti.












































SENZOR NIVOJA - izvedba vilice
MAT: Wr.Nr.: 1.4404  24VDC /230VAC


SESALNA KOŠARA
- izvedba navojna MAT: polipropilen

KONTROLA PRETOKA
- krmiljenje pretoka
preko frekvenčnehga regulatorja

NEPOVRATNI VENTILI z kroglo ali plovcem





TLAČNI REGULATORJI
- za vzdrževanje tlaka
 -za varno obratovanje
