 Serija : CBR
: CBR80-PP




POVPRAŠEVANJE & CENIKMagnetačrpalke horizontalne

SPLOŠNOCentrifugalne črpalke so namenjene za prečrpavanje čistih ,agresivnih medijev in drugih tekočin katerih vsebina ni eksplozivno nevarna. Sama oblika in koncept je izveden tako da se prvenstveno uporablja pri prečrpavanju nevarnih snovi ,olj,emulzij, kislin,lugov,živilskih tekočin, ter drugih tekočih fluidov  iz  rezervarjev posod pri filtriranju , pretakanju doziranju ..
Črpalka je grajena tako da je notranjost zaščitena pred prodiranjem grobih delov in od škropljenja -špricanja medija po okolici zaradi visokih tlakov. Črpalka ima vgrajeno mehansko drsno keramično tesnilo ki omogoča optimalno varnostno zaščito pred prodiranjem fluida iz črpalke in omogoča tesnenje tudi v zahtevnih fazah obratovanja.
Tlačna cev se pritrdi na tlačno smerekico (INOX izvedba), plastična izvedba pa ima na tlačni strani poleg smerekice tudi  spoj z dvovijačnikom ali DIN prirobnico z tesnilom.
Pogonski motorji so energetsko varčni IE3 ali v kombinaciji z frekvenčnim regulatorjem IE2



IZDELUJEMO ČRPALKE Z MEHANSKIM TESNENJEM MOČI DO 5 KW IN PRETOKA PREKO 600L/MIN
Ravno tako pa imamo razvite črpalke za prooplavne sisteme za PREPREČEVANJE POPLAV.
To so črpalke nizkih tlakov in velikih pretokov.
Te črpake so integrirane s prevoznim enostavnim vozičkom in nosili .  Priključek na črpalki je izveden z gasilsko spojko.Za priklope gasilskih cevi večjih premerov. Kjer pa je problem z izmenično napetostjo pa dobavljamo tudi enofazne črpalke.Vse so lahko gnane na agregate.

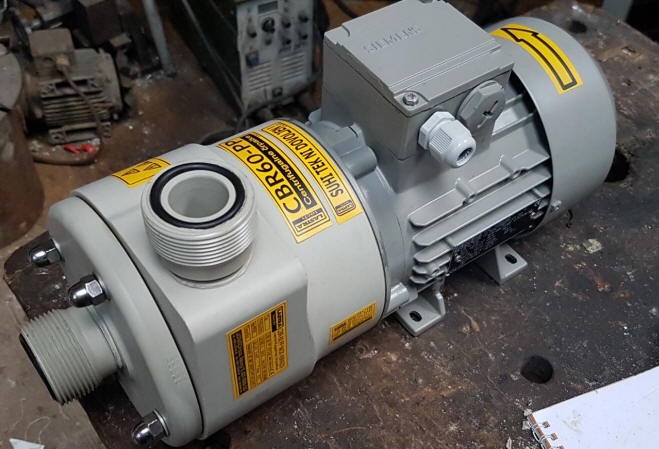

                                                                         :  CBR 80- PP L-izok

TEHNIČNI PODATKI :
:CBR-80 PP
Motor moč:0,37Kw 3x380V  / 220V
Max pretok:80 l/min
Max.tlačna višina:6 mVS
Max. kinem.viskoznost:114 mm/s2
Material:polypropylene / A4
Max temp. medija:70 C
Dim. SESALNI VOD:dN 25 mm
Načini priklopa:standard holandec GF
Dim. TLAČNI VOD :dN 20 mm
TesnenjeSiC/SiC/FPM(viton)
TEŽA:4kg
SUHI TEK NI DOVOLJEN!!!.

OSTALI  OPIS:Črpalka ima zelo kvalitetna keramična tesnila izdelana iz oksidne silicijeve keramike SiC/SiC in vitona (s fluorom obogaten elastomer) kateri ima odlične odpornostne lastnosti in je med vodilnimi materiali za kislinsko odpornost.
Črpalka teče mirno in tiho.Črpalka ni samosesalna, ob primerni montaži ali ob vgradnji nepovratnega ventila pa jo ob zagonu ni potrebno zalivati. Zaradi nizkih obodnih hitrosti je omogočeno prečrpavanje tekočin viskoznosti nivoja olj SAE 40, oljnih emulzij barv .Gonilna gred črpalke je izdelana iz nerjavečega jekla DIN 1.4571.Vsa tesnila so iz FPM (Vitona).Značilnost konstrukcije je v tem, da je sestava izdelana iz minimalno število elementov.
Montaža črpalke sa izvede lahko direktno z nogami elektromotorja ali z montazno ploščo iz PP katero dobavimo na željo kupca.
Priklopi so lako izvedeni s smerekico,prirobnico,holandcem ali vijačnem spojem .Pogonski motorji so lahko monofazni ali trofazni.

IZDELUJEMO DVA RAZLIČNA SISTEMA TESNENJA    PREDSTAVITEV V RUBRIKI   KERAMIČNI LEŽAJI.

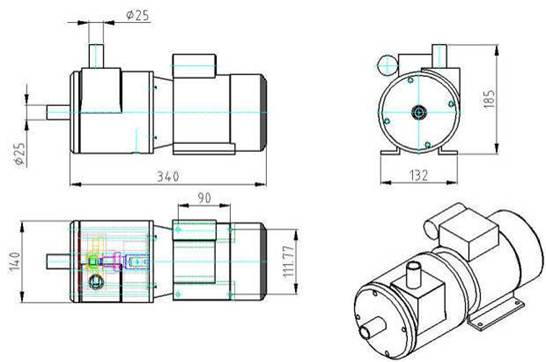

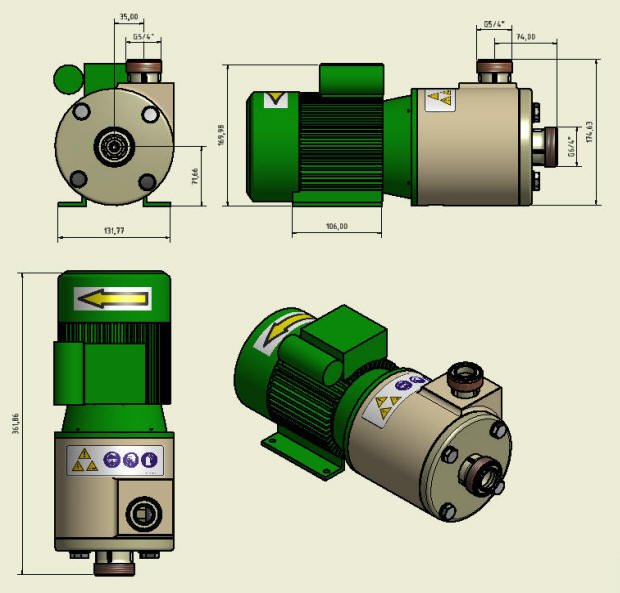

Vgradne dimenzije : centrifugalna črpalka : CBR 60-PP priklop d25/d25

CBR 80-PP priklop G5/4"-G6/4"





3D-CAD  SESTAVNICA

na sestavnici je prikazana črpalka ki je sestavljena iz 4 sklopov.

Kompletno konstrukcijo držijo kar skozni vijaki direktno v prirobnico s tem se znebimo mnogo dodatnih elementov in vzdrževanje je tako sila poenostavljeno.

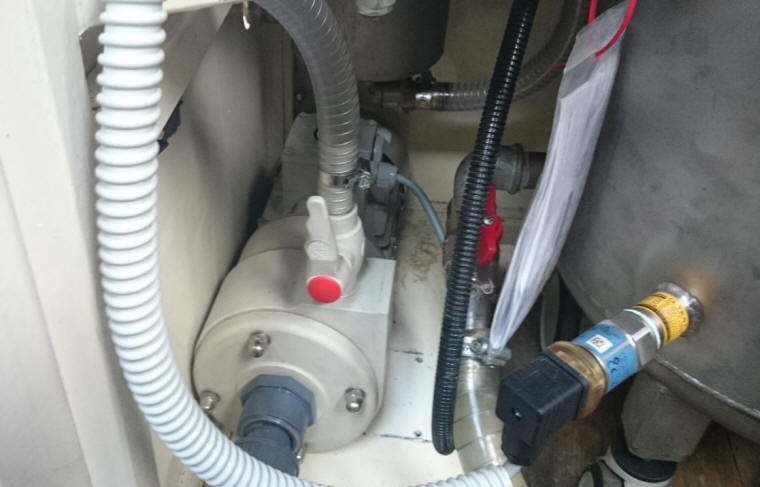

Črpalka  CBR80-PP z nivojskim senzorjem za zašto pred suhim tekom



Sistem tesnejna

V OSNOVI SO IZDELANE TAKO DA SO VSI DELI KI PRIDEJO V STIK Z FLUIDOM IZDELANI IZ SILICIJEVE KERAMIKE FPM FLUOR KAVČUK MEMBRANE
JEKLENE INOX 316TI VZMETI  ČRPALKE SO IZDELANE PRVENSTVENO ZA PREČRPAVANJE NEVARNIH SNOVI KI SO KISLE,ALKALNE, MORSKA VODA ...
IZVEDBA   SE PRILAGAJA SEDEŽU TUDI OB PRISOTNOSTI VIBRACIJ. UPORABLJEN JE
SISTEM TESNENJA 1



IZDELUJEMO DVA RAZLIČNA SISTEMA TESNENJA  PREDSTAVITEV V RUBRIKI  .......................... KERAMIČNI LEŽAJI

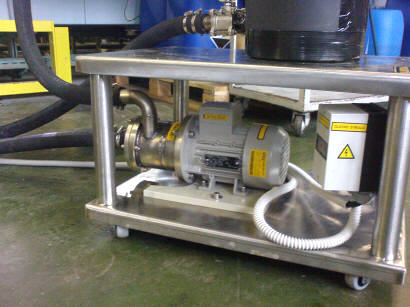

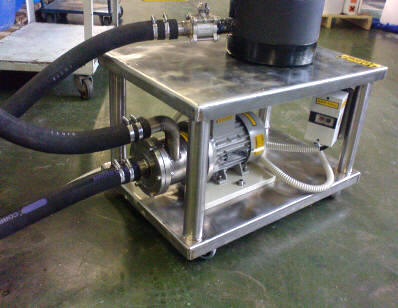

integracija z filtri












 Serija : CBR
: CBR80
-INOX







TEHNIČNE INFORMACIJE  črpalka  CBR 80-inox



črpalke:

CBR-80 INOX

Moč motorja/:

0,55Kw 3x380V  / 220V

Max pretok:

80 l/min

Max.tlačna višina:

6 mVS

Max. kinem.viskoznost

114 mm/s2

Material črpake

polipropilen / A4

Max temp medija:

110 C



Dim sesalne cevi:

DA 32 mm

Priklopi

SMEREKICA

Dim  tlačne cevi :

DA 32 mm

Tesnenje

SiC/SiC/FPM(viton)

Teža:

6kg



Ne sme obratovati v suhem teku.

SENZOR NIVOJA - izvedba vilice
MAT: Wr.Nr.: 1.4404  24VDC /230VAC


SESALNA KOŠARA
- izvedba navojna MAT: polipropilen

KONTROLA PRETOKA
- krmiljenje pretoka
preko frekvenčnehga regulatorja

NEPOVRATNI VENTILI - z kroglo


TLAČNI REGULATORJI
- za vzdrževanje tlaka
 -za varno obratovanje







DODATNA OPREMA
-sesalna posoda za samosesanje do 4mVS
-fekvenčni regulator direktno integriran na elektromotor za točnokrmiljenje pretoka
-nepovratni ventili na sesalni/tlačni strani
-sesalna košara z filtrom

-LASTRAFLOW merilnik pretoka za obratovanje na način VPIŠI KOLIČINO PRITISNI START - ko doseže količino ČRPALKA STOP
