ZAŠČITA ZA SUHI TEK ČRPALK SI

           MEMBRANSKE    Pnevmatske        ČRPALKE

                                 Kliknite na posamezno serijo.
        (VER.2020)
VERDER
KORAX
WILDEN
ALMATEC




za zahtevnejše aplikacije

SPLOŠNO
Membranske zračne črpalke so namenjene za prečrpavanje čistih ,NEČISTIH , medijev in drugih tekočin katerih vsebina ni eksplozivno nevarna gorljiva. Sama oblika in koncept je izveden tako da se prvenstveno uporablja pri prečrpavanju olj emulzij hladilnih sredstev, z vsebino abrazivnih delcev …….. ter drugih tekočin iz rezervarjev posod .
Abrazivni delci, če obstajajo moramo uporabljati sesalno košaro. Lahko se prečrpava ob pravi izbiri materialov koncentrirane kisline, baze in druge nevarne snovi do temperature 50 C za modele prirobnic PVC. Črpalka je grajena tako da je notranjost zaščitena pred prodiranjem grobih delov in od škropljenja -špricanja medija po okolici zaradi visokih tlakov.
ZARADI SAME IZVEDBE ČRPALKA LAHKO OBRATUJE V SUHEM TEKU IN SE NE POŠKODUJE.
Tlačna cev se pritrdi na tlačno smerekico, plastična izvedba pa ima lahko na tlačni strani poleg smerekice tudi spoj z dvo vijačnikom ali DIN prirobnico.
Nekateri modeli lahko dosegajo tlake do 16 bar ti modeli so predvsem za filter stiskalnice v čistilnih napravah priklopljene na pnevmatsko grupo tlaka do 8 bar.
Črpalke so produkt italijanskega proizvajalca SEKO.

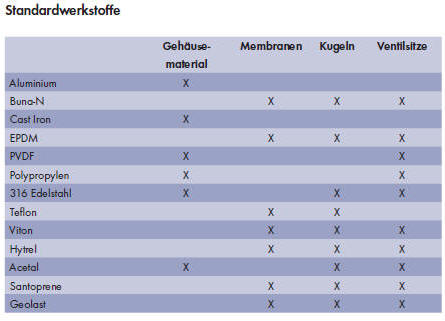

membrane PTFE,EPDM,NBR
ohišja : aluminij ali PP ali PE , KYNAR-PVDF
krogle ventila :PTFE,EPDM,NBR
PREMER SESALNE/TLAČNE CEVI: DN10,DN15,DN20,DN25,DN40,DN50,DN80

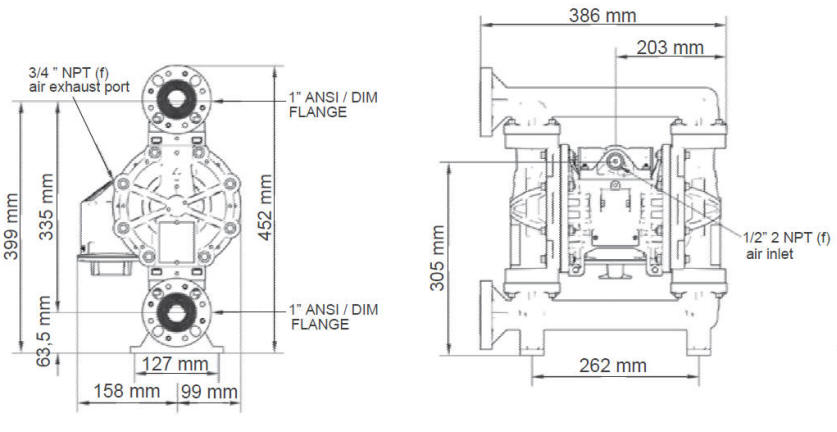

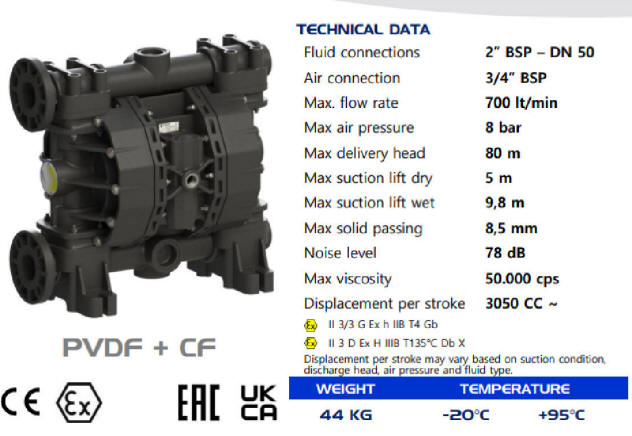

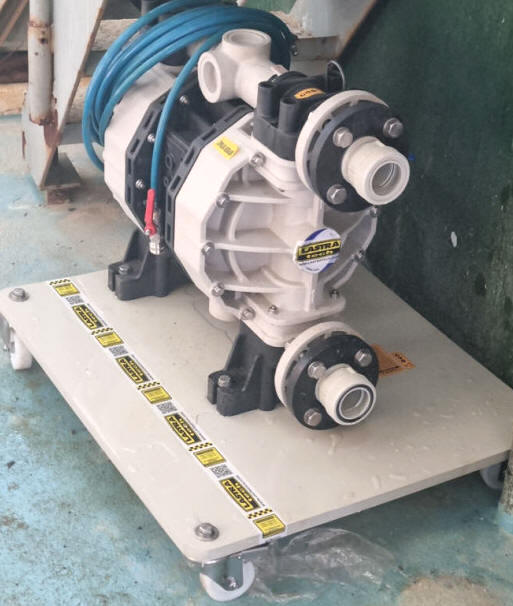

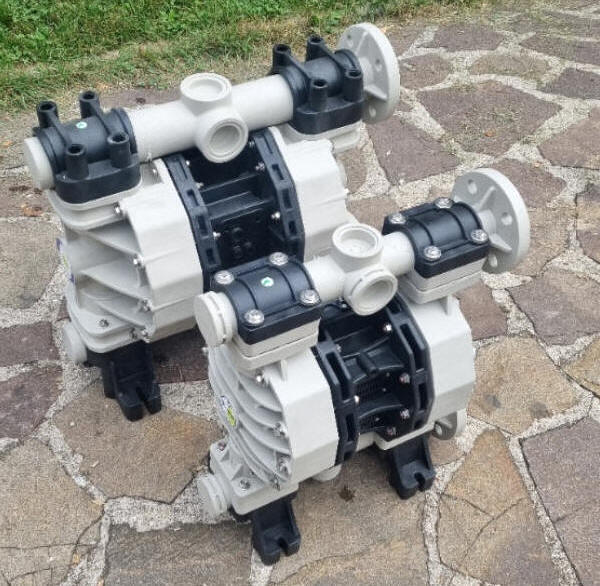

PP+PTFE model P700 (700L/MIN) in model P400 (400L/MIN) - PRIROBNIČNI PRIKLOP - za kemikalije (V2023)

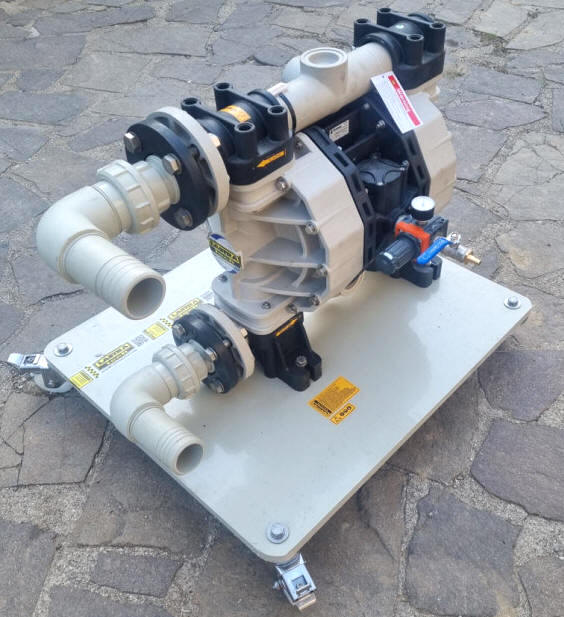

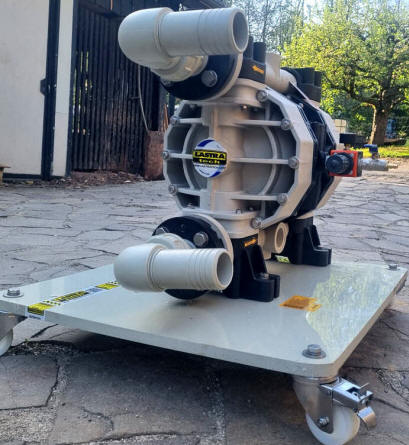

PP+PTFE model P700 (pretok do 700L/MIN ( voda) - za prečrpavanje mulja do gostote 50000 CpS ) na vozičku 80x70 cm

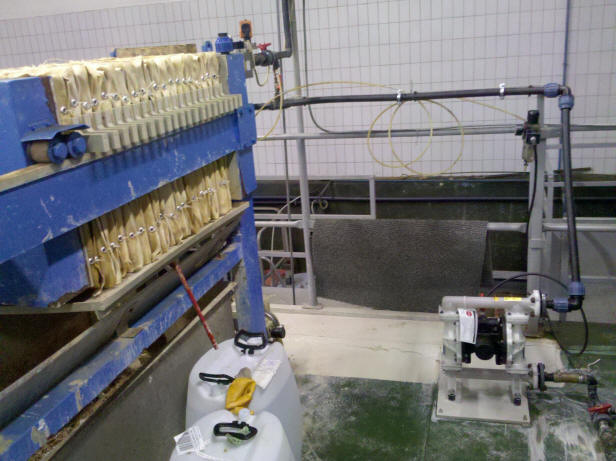

CENOVNO UGODNA IN ZELO KVALITETNA TESTIRANA NA FILTER STISKALNICI V TEŽKIH POGOJIH

VIDEO -prečrpavanje goste barve cca 30.000 cPs (tempera barva)
KLIKNI NA VIDEO

SERVISNI ORIGINALNI DELI
TUDI PO KONČANJU GARANCIJSKEGA ROKA

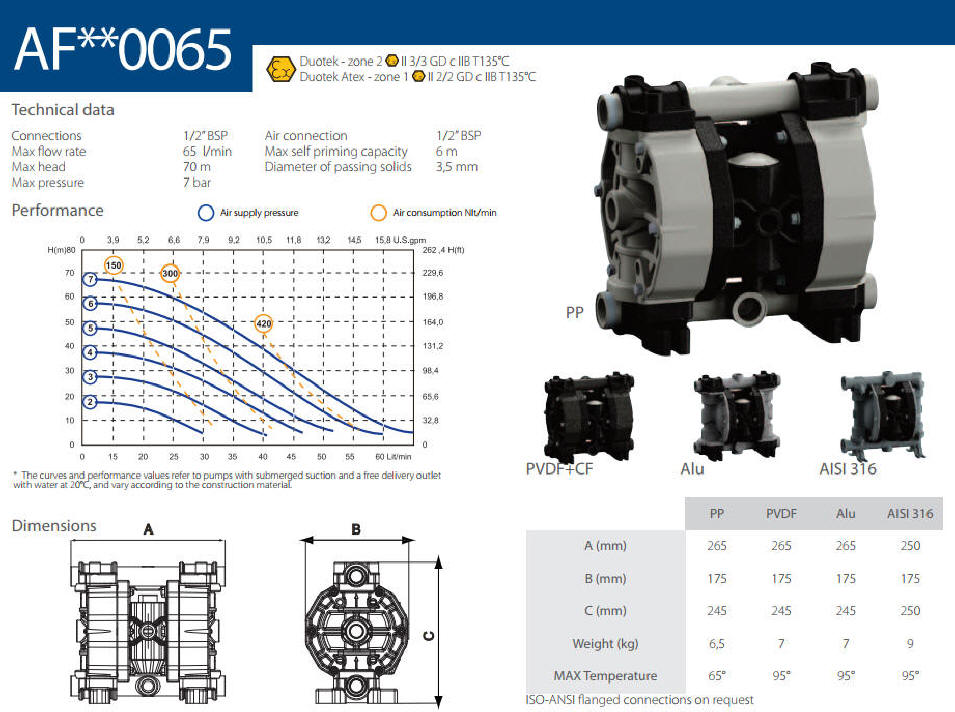

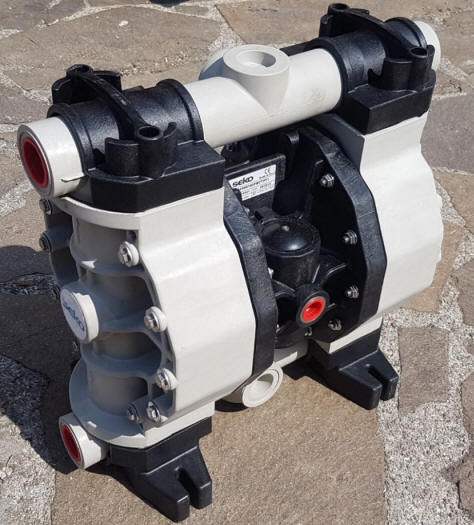

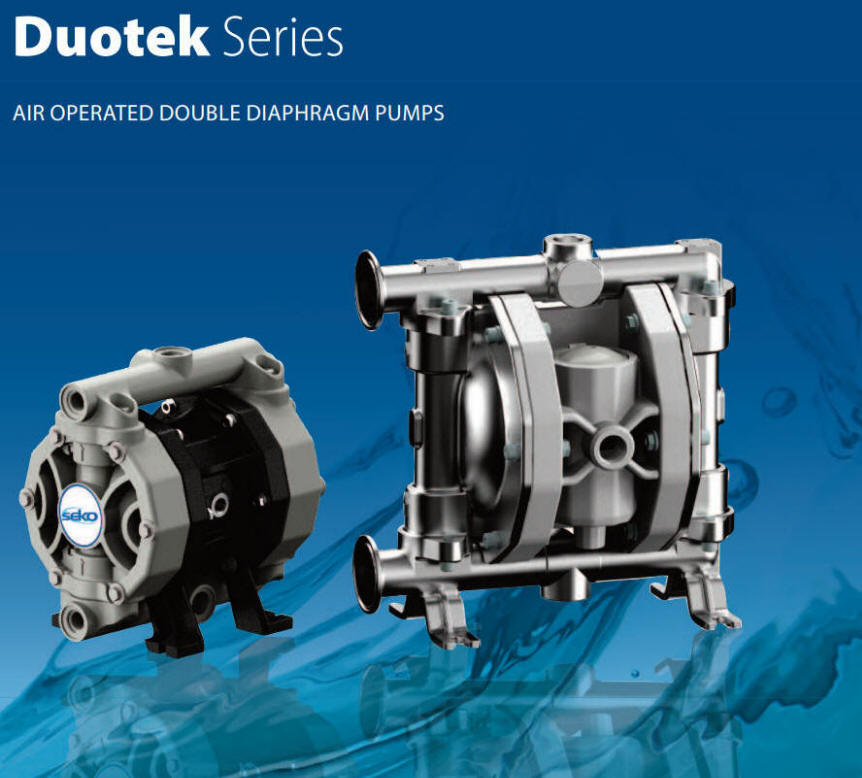

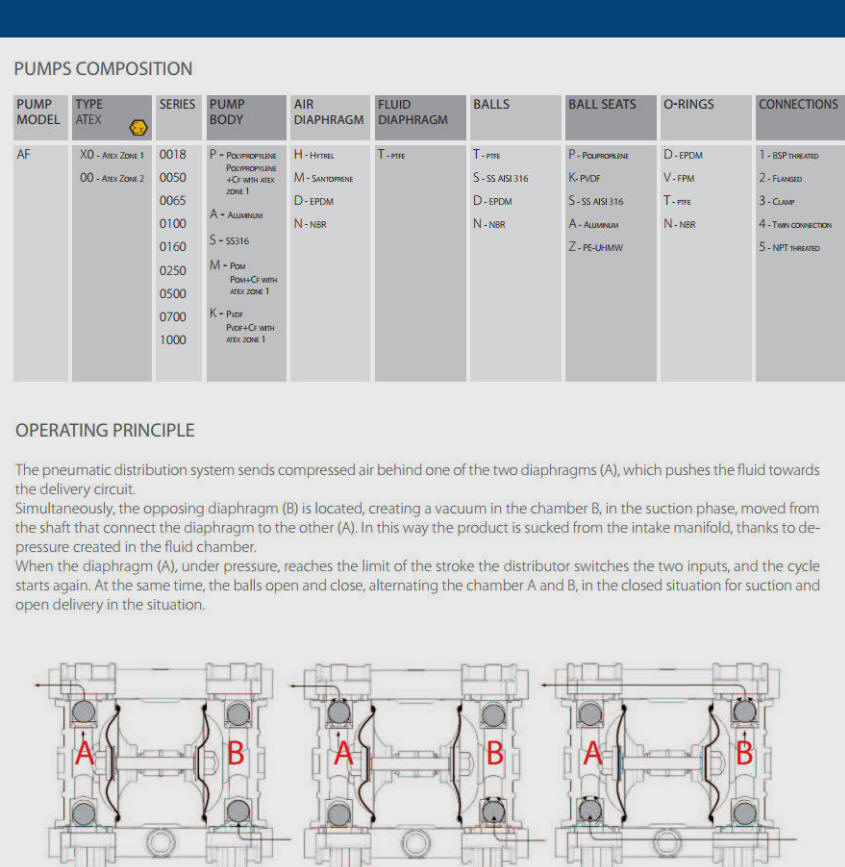

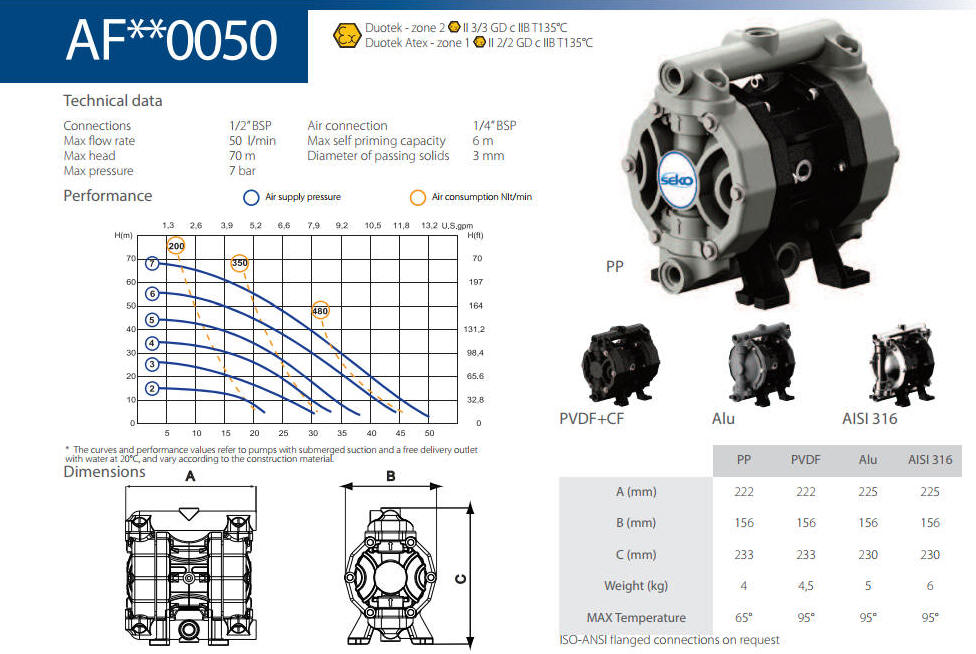

SEKO membranske pnevmatske AF000160PMTTPT1 (Ver.2018)

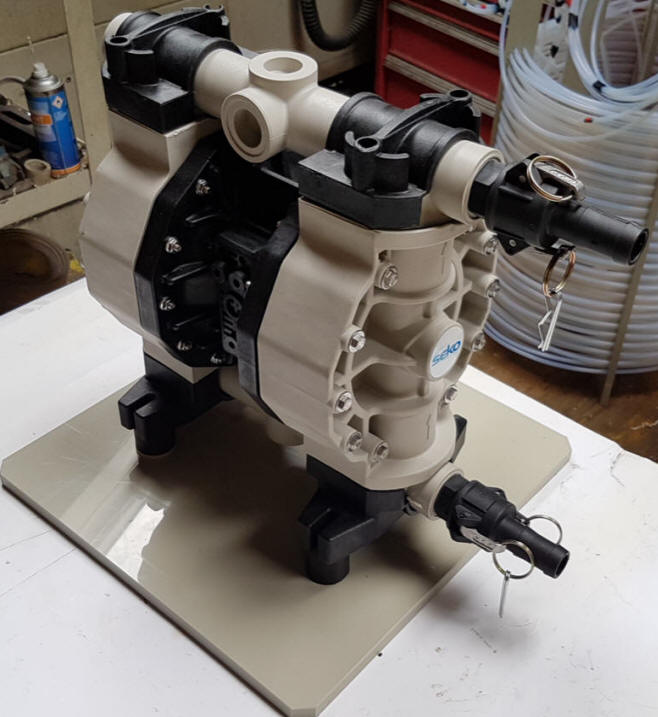

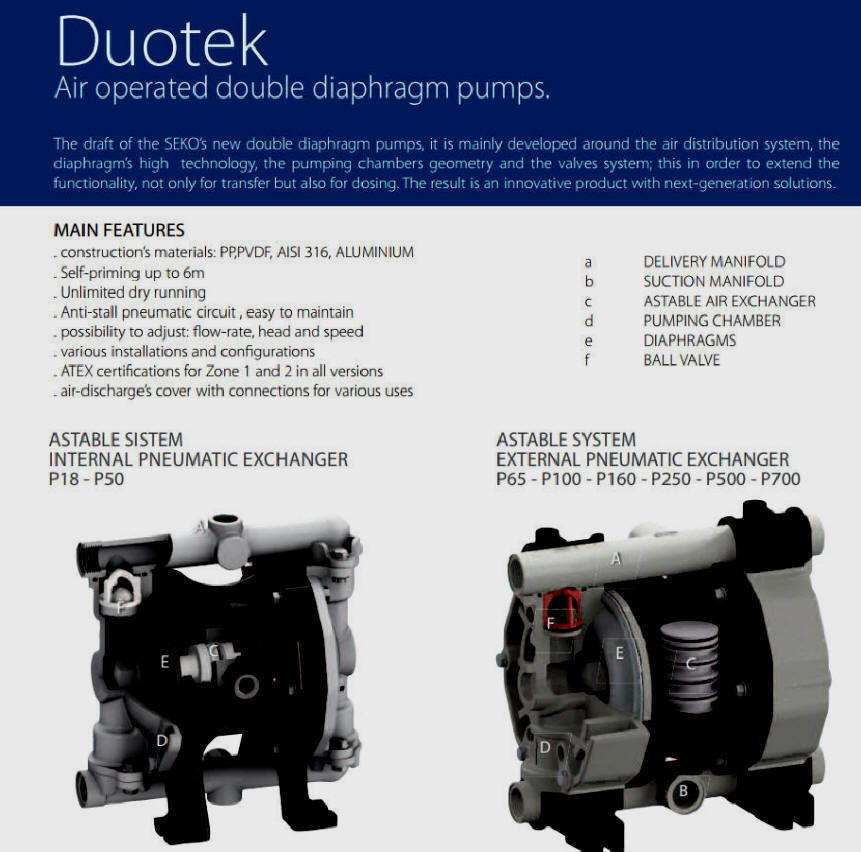

AODD Duotek, 170 l/min, PP+SANTOPRENE+PTFE+PTFE, 1" BSP za konventrirane kisline (teflon / polipropilen)

CENOVNO UGODNA IN ZELO KVALITETNA TESTIRANA NA FILTER STISKALNICI V TEŽKIH POGOJIH TUDI
FDA CERTIFICIRANA ZA PREHRANO, ali ATEX CERTIFICIRANA ZA GORLIVE TEKOČINE.

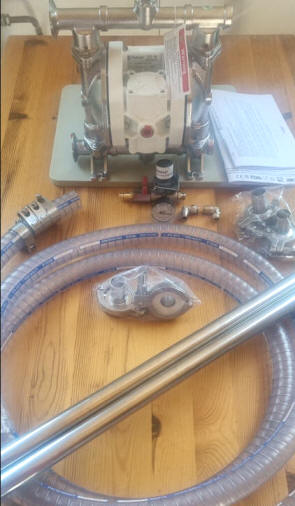

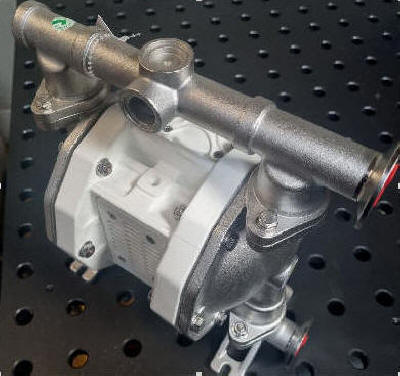

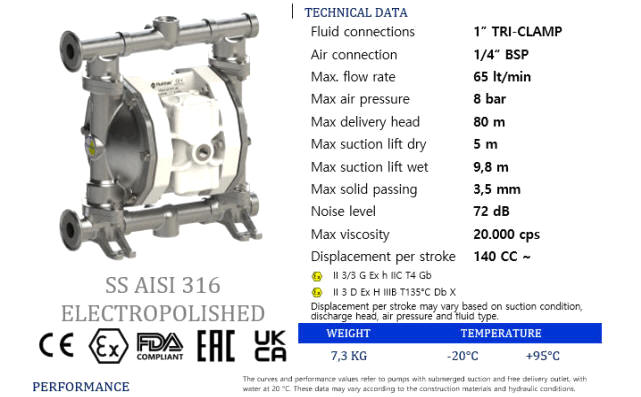

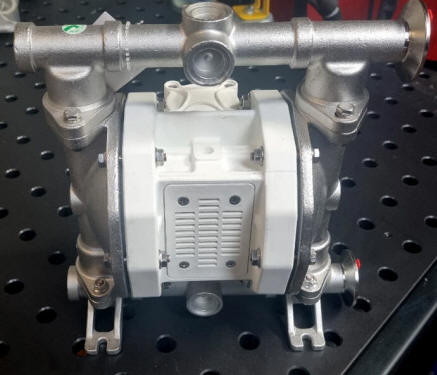

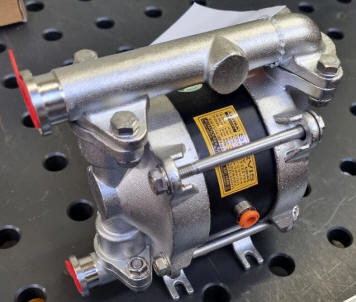

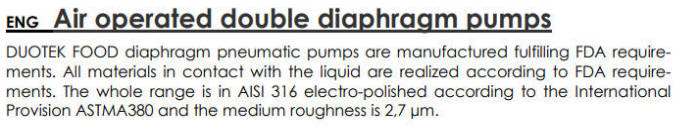

Črpalka pnevmatska membranska FDA za prečrpavanje prehrambenih izdelkov materijali inox/teflon kombinacija priklop TRI-CLAMP DIN 32676

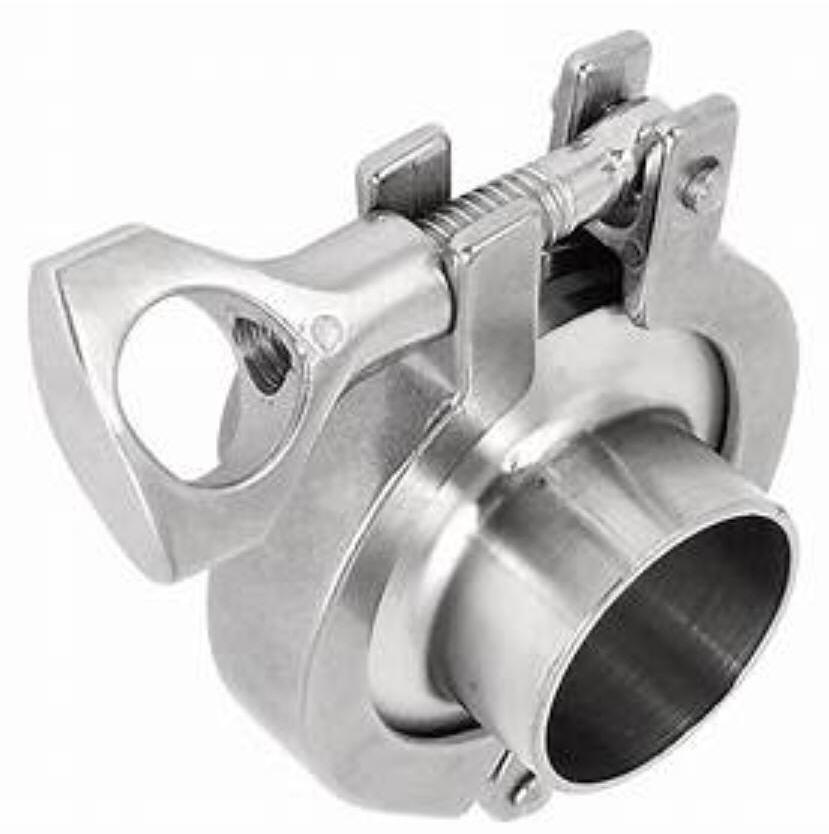

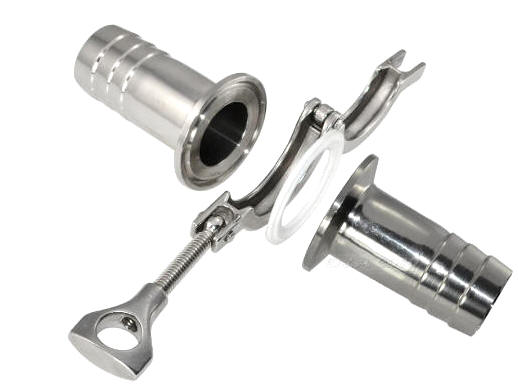

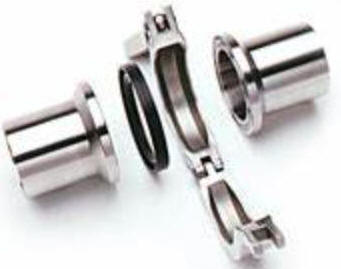

TRI-CLAMP - DIN 32676

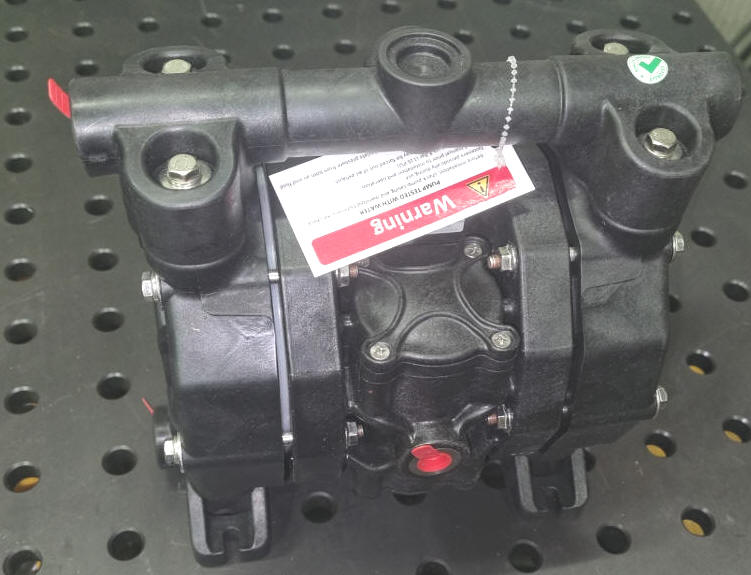

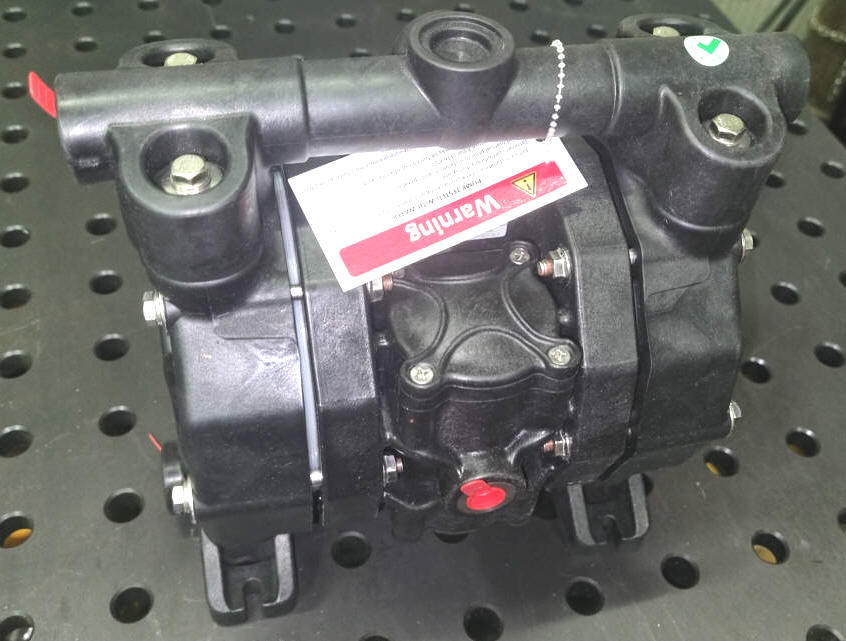

PVDF PNEVMATSKE ČRPALKE ZA KONCENTRIRANE KISLINE IN NAJZAHTEVNEJŠE APLIKACIJE
materijali - PVDF / PTFE / FPM

ČRPALKA PVDF+ PTFE ZA PREČRPAVANJE KONCENTRIRANE ŽVEPLENE KISLINE

PVDF PNEVMATSKE ČRPALKE ZA KONCENTRIRANE KISLINE IN NAJZAHTEVNEJŠE APLIKACIJE
materijali - PVDF / PTFE / FPM

PP PNEVMATSKE ČRPALKE ZA KONCENTRIRANE KISLINE IN LUŽINE
materijali - PP / PTFE / EPDM

ČRPALKA PP+PTFE ZA PREČRPAVANJE KONCENTRIRANEGA NATRIJEVEHA LUGA z cevovodi in armaturami

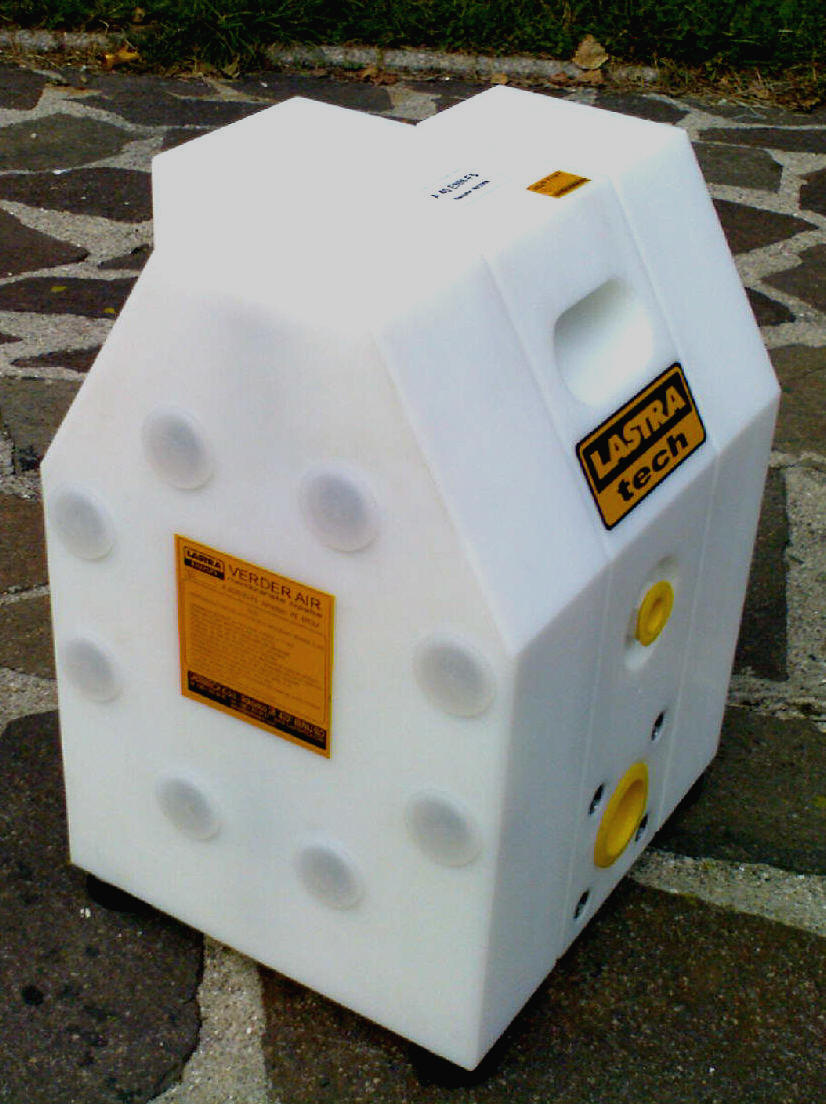

VERDER membranske pnevmatske


VA10	VA15	VA 25	VA40	VA 80

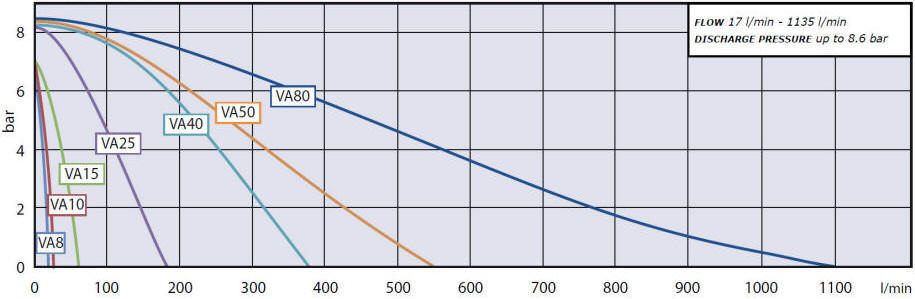

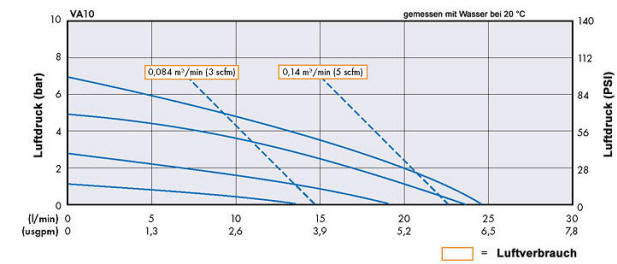

pretoki PLASTIČNE ČRPALKE ( za KEMIKALIJE)

Zelo zmogljive z ojačevalcem tlaka predvsem za filterstiskalnice večjih kapacitet

serija za višje tlake 16 bar robustna izvedba
Tlaki do 16 bar.
3 modeli pretoki 4 , 10 in 20 m3/h
materiali : PE ali PTFE

serija za nižje tlake 7 bar robustna izvedba
Tlaki do 7 bar.
6 modelov 0,6 do 32 m3/h
materiali : PE ali PTFE

Ugrajujemo jih za pogone pri polnenju filter stiskalnic.
Včasih nadomestimo viječne črpalke z MEMBRANSKIMI PNEVMATSKIMI

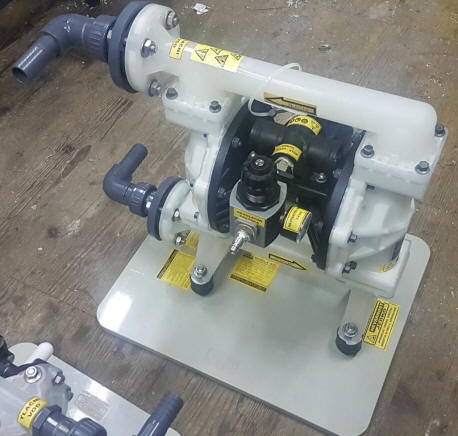

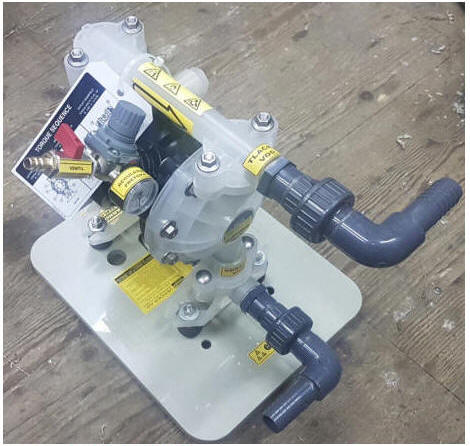

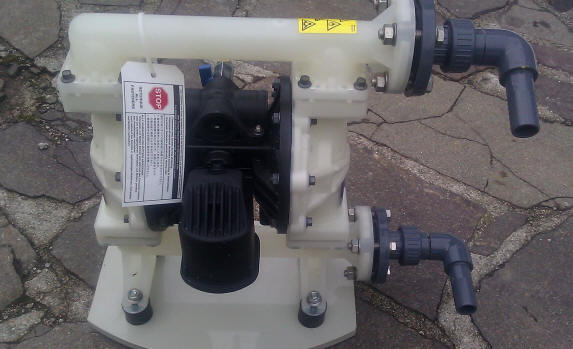

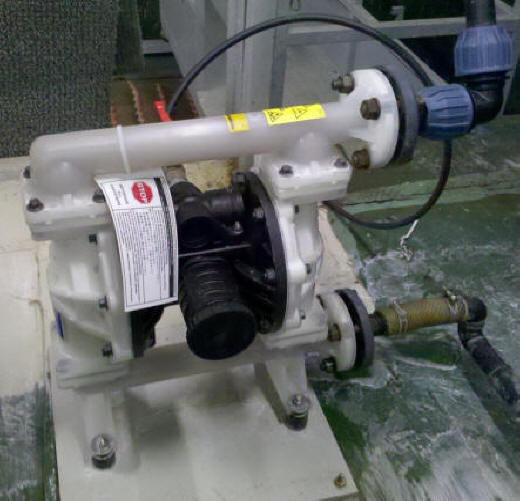

Membranska črpalka : VA25 PP na podestu z PVC priklljučki ( za kisline)

Membransska črpalka 16bar za prečrpavanje

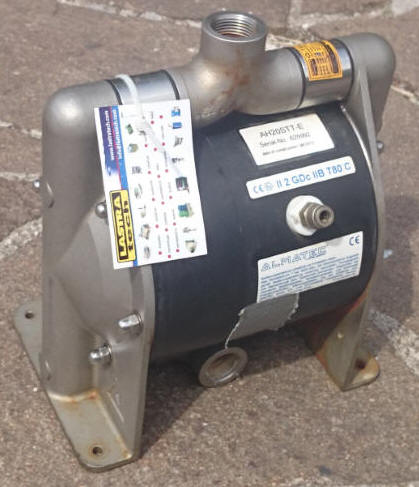

ATEX izvedba.

Standardna serija brizgana / cenejša
11 modelov

serija za standardne tlake do 7 bar
brizgana izvedba ohišij -nižja cena

pretoki od 19l/h do 1060l/h

materiali PP,AL,PVDF,INOX 316

Ravno tako različni materiali za membrane sedeže in
krogle ventilov.

SENZOR NIVOJA - izvedba vilice
MAT: Wr.Nr.: 1.4404 24VDC /230VAC

SESALNA KOŠARA
- izvedba navojna MAT.: polipropilen

PROPORCIONALNI REGUALTOR
-krmiljenje pretoka črpalke preko pnevmatskega proporcionalnega regulatorja (vhodni signali lahko tokovni 4-20mA/napetostni 0-10V /serijski vhod RS232 ) krmiljenje pretoka zraka preko PLC ali manualno preko tipk na regulatorju.

NEPOVRATNI VENTILI - z kroglo

TLAČNI REGULATORJI
- za vzdrževanje tlaka
-za varno obratovanje

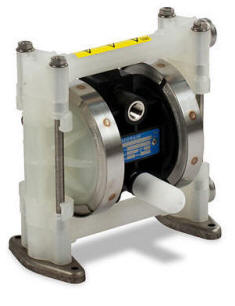

VA 10 PP -plastična verzija
prečrpavanje kemikalij

TUDI ZELO MALE ( na sliki je namenjena prečrpavanju HCl ) VA10

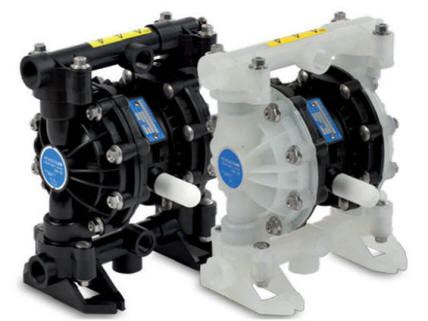

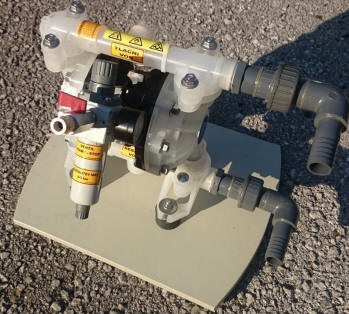

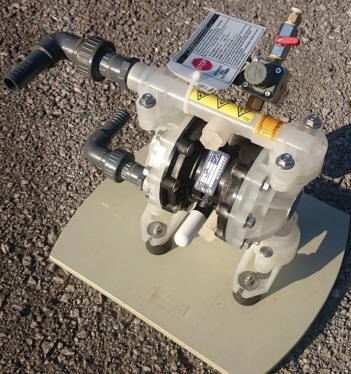

VA 15 PP -plastična verzija
prečrpavanje kemikalij

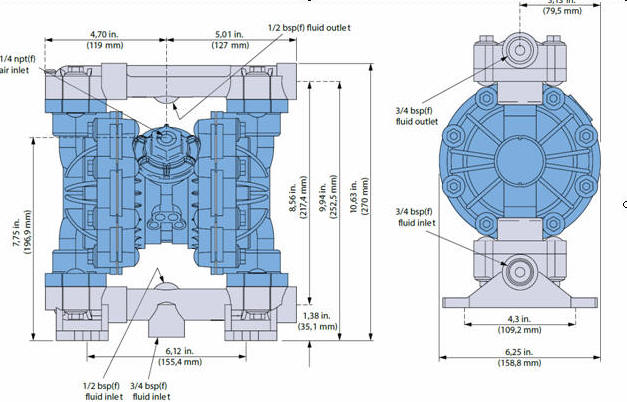

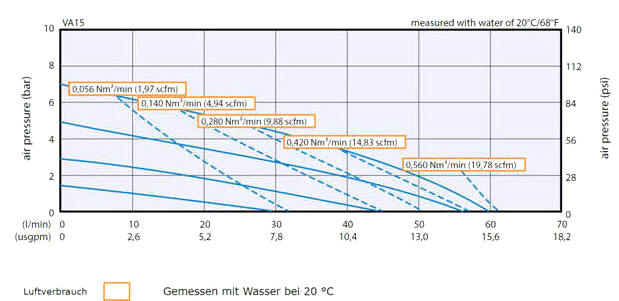

TEHNIČNE INFORMACIJE : VA 15-PP plastična verzija / za kemikalije
Tip črpalke:	*VA 15PP01 A P2 PP PT P0 PT*
PNEV.PRIKLJUČEK	4-7 BAR 3/8« PRIKLOP1/2« max poraba zraka 68m3/min

Max pretok:	57 l/min
Max.tlačna višina:	70 mVS
Max. kinem.viskoznost	114 mm/s2

Material črpake /ohišje/MEMBRANA/KROGLA VENTILA	ohišje polipropilen ventili/membrane /tesnila: PTFE
Max temp medija:	50 C
Dim sesalne /tlačne cevi:	DA 25 mm DN20 ( notranje primere cevi ponavadi zaradi PVC armatur priporobamo fi 20mm) PRIKLOP holandec spoj +smerekica.
MAX Dolžina sesalne cevi: Samosesalna dolžina	7000 mm (mokri pogoji) 3000 mm (suhi pogoji)
Dim tlačne cevi :	DA 25 mm DN20
IZVEDBA	KISLINE / LUŽINE
Poraba zraka	CCA 800L/min max obremenitev
Teža črpalka:	3 kg
Max velikost trdega delca :	2,5mm
Hrup ISO 9614-2	77-95 dBa

VA15- PVDF (KYNAR)
za koncentrirano žvepleno kislino H2SO4

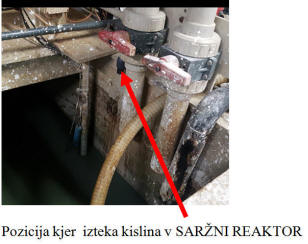

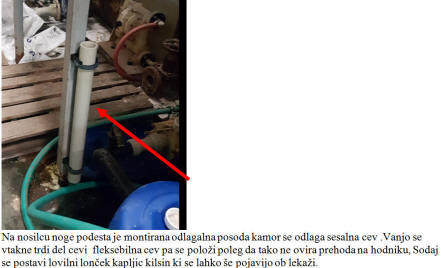

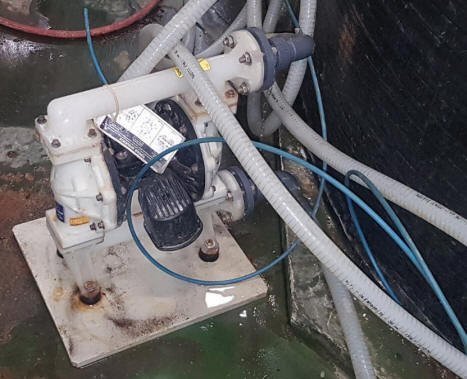

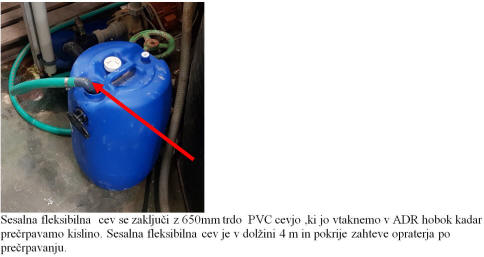

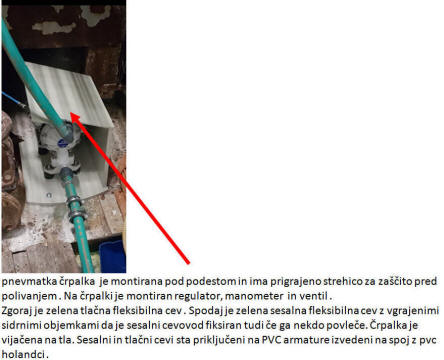

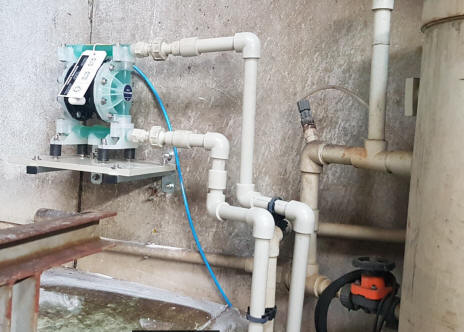

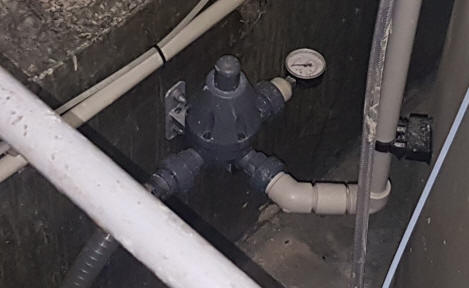

PRIMER VGRADNJE OPREME

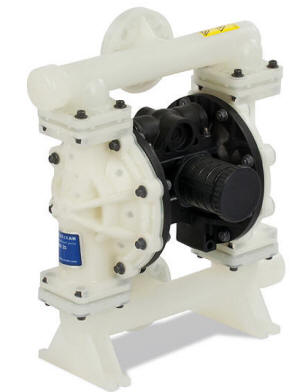

VA 25 PP -plastična verzija
prečrpavanje kemikalij

Tip črpalke:	*VA 25 PP*
PNEV.PRIKLJUČEK	4-7 BAR 3/8« PRIKLOP1/2« max poraba zraka 68m3/min

Max pretok:	185 l/min
Max.tlačna višina:	80 mVS
Max. kinem.viskoznost	114 mm/s2

Material črpake /ohišje/MEMBRANA/KROGLA VENTILA	ohišje polipropilen ventili /MEMBRANE /KUGLE VETNTILOV :PTFE
Max temp medija:	50 C
Dim sesalne /tlačne cevi:	DA 32 mm DN25 ( notranje primere cevi ponavadi zaradi PVC armatur priporobamo fi 28mm) PRIKLOP DIN DN25 prirobnica.
MAX Dolžina sesalne cevi: Samosesalna dolžina	8000 mm (mokri pogoji) 4,5 mm (suhi pogoji)
Dim tlačne cevi :	DA 32 mm
IZVEDBA	KISLINE / LUŽINE
MAX VELIKOST DELCEV	3,2mm


Teža črpalka:	9 kg

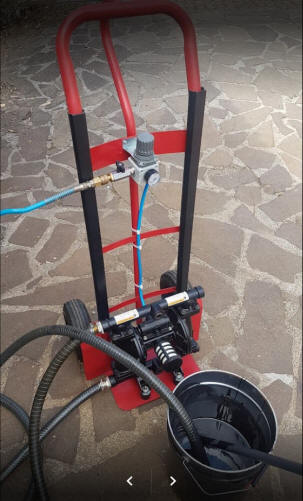

           MOBILNA PREČRPALIŠČA

    Lastra MOBILA Air
Prečrpavanja z membransko zračno črpalko

.SPLOŠNO

Membranske zračne črpalke so namenjene za prečrpavanje čistih ,NEČISTIH ,medijev in drugih tekočin katerih vsebina ni eksplozivno nevarna lahko je kisla ali bazična. Odvisna je od izbire črpalke.
Sama oblika in koncept je izveden tako da se prvenstveno uporablja pri prečrpavanju olj emulzij hladilnih sredstev, z vsebino abrazivnih delcev …….. v galvanikah, servisnih delavnicah za prečrpavanje t iz rezervarjev posod . Če obstajajo abrazivni delci moramo uporabljati sesalno košaro.

Črpalka je grajena tako da je notranjost zaščitena pred prodiranjem grobih delov in od škropljenja -špricanja medija po okolici zaradi visokih tlakov.

ZARADI SAME IZVEDBE ČRPALKA LAHKO OBRATUJE V SUHEM TEKU IN SE NE POŠKODUJE.
Tlačna cev se pritrdi na tlačno smerekico, plastična izvedba pa ima lahko na tlačni strani poleg smerekice tudi spoj z dvo vijačnikom.

NA VOZIČKU:


TEHNIČNE INFORMACIJE : MOBILA – AIR VA 25-ALUM
Tip črpalke:	*VA 25 ALUM-BUNA*
PNEV.PRIKLJUČEK	4-7 BAR 3/8« PRIKLOP1/2« max poraba zraka 68m3/min

Max pretok:	150 l/min
Max.tlačna višina:	60 mVS
Max. kinem.viskoznost	114 mm/s2

Material črpake /ohišje/MEMBRANA/KROGLA VENTILA	ALUMINIJ/BUNA/BUNA
Max temp medija:	80 C
Dim sesalne cevi:	DA 32 mm 1« notranji navoj
MAX Dolžina sesalne cevi: Samosesalna dolžina	8000 mm (mokri pogoji) 4,5 mm (suhi pogoji)
Dim tlačne cevi :	DA 32 mm
IZVEDBA	EMULZIJE/PH 6-9,5
Teža črpalka:	10,5
Skupna teža z opremo 25 kg

izvedbe:	ALUM/PP/INOX /PVDF *možen ATEX EX II 2GD c IIC T4
Način priklopa tlač cevi	holandec prirobnica ali smerekica



LAHKO OBRATUJE V SUHEM TEKU.

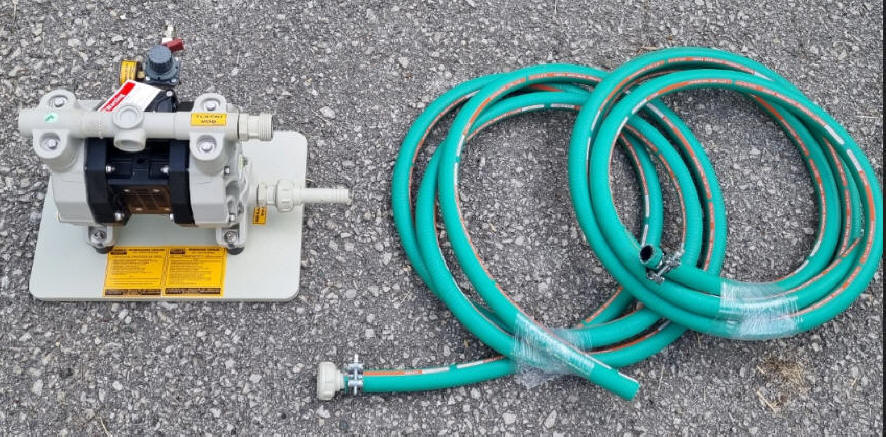

MOBILA P250 PP serija CHEMIE 250l/min (2023)

Sama oblika in koncept je izveden tako da se prvenstveno uporablja pri prečrpavanju kislin , baz , olj emulzij hladilnih sredstev, z majhno vsebino abrazivnih delcev …….. ter črpanja drugih tekočin iz rezervarjev posod . Max pretok 252l min do 7 bar tlaka. Sesanje do 7m globine.
Abrazivni delci, če so prisotni v znaned delu moramo uporabljati sesalno košaro. Lahko se prečrpava ob pravi izbiri materialov koncentrirane kisline, baze in druge nevarne snovi do temperature 50 C za modele s prigrajenimi armaturami izdelanih iz PVC ali do 65C če so materjali na bazi PP.

TEHNIČNE INFORMACIJE :
Tip črpalke:	*P 252P-MTTPT1-AB PP+TEFLON KOMBINACIJA*
PNEV.PRIKLJUČEK	3-7 BAR 1/2« PRIKLOP 1«

Max pretok:	250 l/min
Max.tlačna višina:	70 mVS
Max. kinem.viskoznost	114 mm/s2

Material črpake /ohišje/MEMBRANA/KROGLA VENTILA	ohišje polipropilen ventili /membrane - PTFE
Max temp medija:	40 C
Dim sesalne /tlačne cevi:	DA 50mm DN40
MAX Dolžina sesalne cevi: Samosesalna dolžina	7000 mm (mokri pogoji) 4,5 mm (suhi pogoji)
Dim tlačne cevi :	DA 50 DN40
IZVEDBA	KISLINE / LUŽINE/OLJA /EMULZIJE
Teža črpalka:	15 kg

gostota medija do 35.000 cPs

Nečistoče ki lahko grejo v črpalko : do 7 mm

-črpalka je montirana na prenosnem prevoznem vozičku
-z njo lahko črpamo iz bazenov kinet in rezervarjev ki so nižjeležeči kot črpalka sama do globina cca 7m
-črpalko NI porebno pred prvim zagonom zaliti s tekočino ker je SAMOSESALNA.
-lahko obratuje tudi v režimu ko zmanjka tekočine na suho in se pri tem nepoškoduje
-na manipulativnim vozičku je stikalo START STOP za zagon,te regulator pretoka
-pripravljene ima vijačne priklopne kislinskoodporne armature za tlačno/sesalni priklop
-poleg črpalke so izdobavljene še tlačne in sesalne cevi
-nepovratni kislinskoodporni ventil SESALNE KOŠARE ,
-DODATNO IZDOBAVLJIVE RAZLIČNE SESALNE GLAVE ZA SESANJE

ALL IN ONE -sistem ( vse v enem)

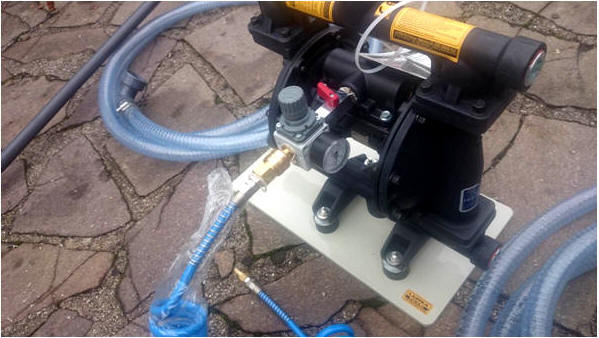

MOBILA AIR VA25 alum

profesionalna VELIKA sesalna košara snemljiva da jo lahko enostavno čistimo,

FINA INOX PERFORACIJA z veliko površino (Inox 316 standardna oprema)*

SESALNI LAHKI PLASTIČNI CEVOVODI KI SO ODPORNI NA UDARCE z ventili ki preprečujejo polivanje

*opcija-lahko se izdela PP izvrtine /satovje

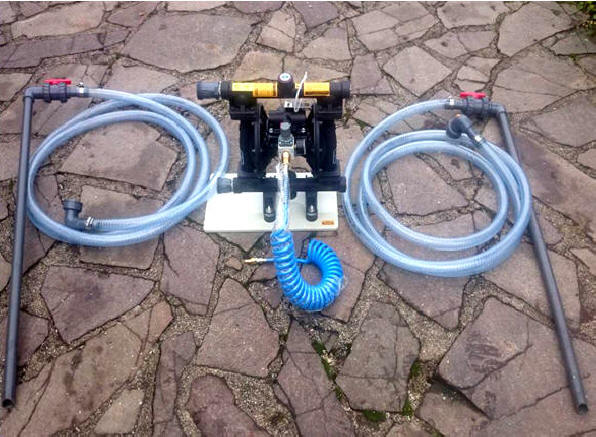

MOBILA - mobilna izvedba za prevoz v kombiju s cevmi
in armaturami

NA PODESTU:

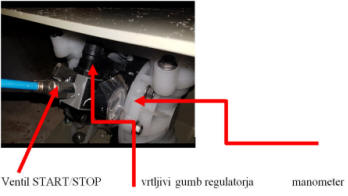

REGULATOR ZA PRETOK + VENTIL START STOP + HITRA SPOJKA +HOLANDCI /SMEREKICA PRIKLOPI NA PODESTU Z AMORTITERJI ZA TAKOJŠNJE OBRATOVANJE

OPCIJA SESALNIH CEVI ZA PRENAŠANJE IN ZAPORO DA NE IZTEKA IZ CEVI MED PRENAŠANJEM.

SENZOR NIVOJA - izvedba vilice
MAT: Wr.Nr.: 1.4404 24VDC /230VAC

MALA OŽJA SESALNA KOŠARA
- izvedba navojna MAT: polipropilen

VELIKA* sesalna košara snemljiva da jo lahko enostavno čistimo

*OPCIJA KJER JE VELIKO NEČISTOČ V FLUIDU

NEPOVRATNI VENTILI - z kroglo

TLAČNI REGULATORJI
- za vzdrževanje tlaka
-za varno obratovanje

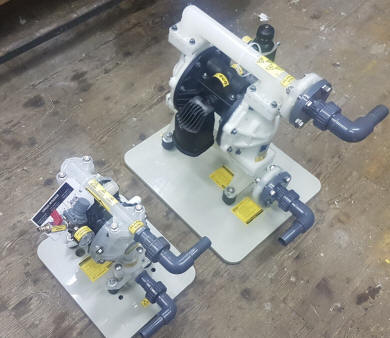

Membranska črpalka : VA25 PP na podestu z PVC priklljučki ( za kisline)

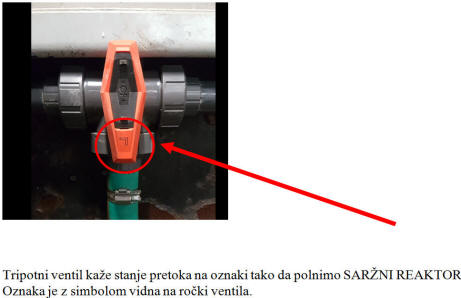

AVTOMATSKO DOZIRANJE PO PROGRAMU

Dozirni kontroler je krmilni element ki je namenjen nadzoru in kontroli dozirnega cikla. Deluje na princip da vpišemo željeno količino prečrpane kisline in po vpisu parametra in potrdilu z tipko START prečrpavamo kislino po protokolu ki ga izberemo in ko dosežemo vpisano količino kontroler samodejno ustavi črpalke.
Z tipko STOP lahko kadarkoli AVTOMATSKO prečrpavanje ustavimo.Kontoler ima zelo UPORABNE MENIJE KI SE PREDNASTAVIJO IN ZAPOMNIJO nastavitve za vse NASLEDNJE CIKLE.

kliknite na:

memebranska pnevmatska črpalka VA25 , z opremo za natančno doziranje

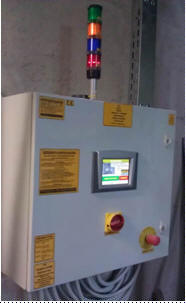

krmilnik touch screen z programom za natančno doziranje	primer programa: Doziranje fosforne kisline	primer doziranja: Monoaluminijev fosfat

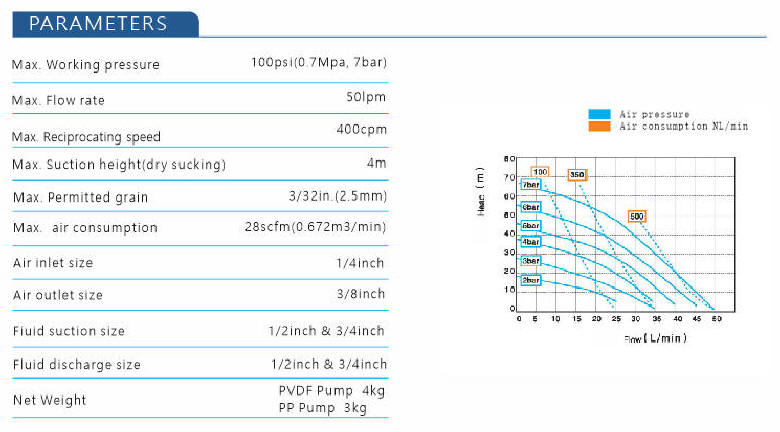

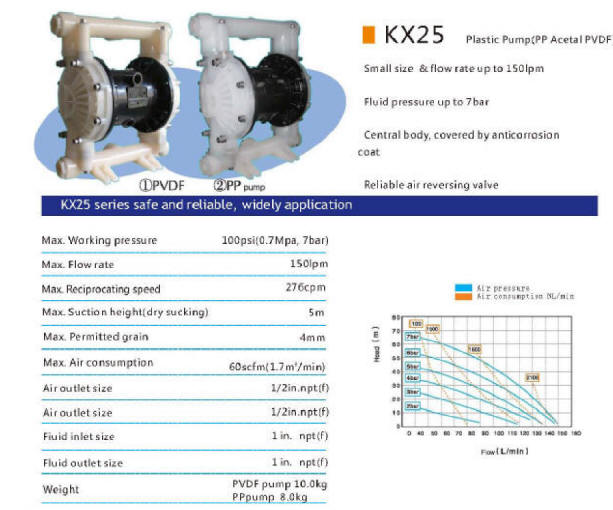

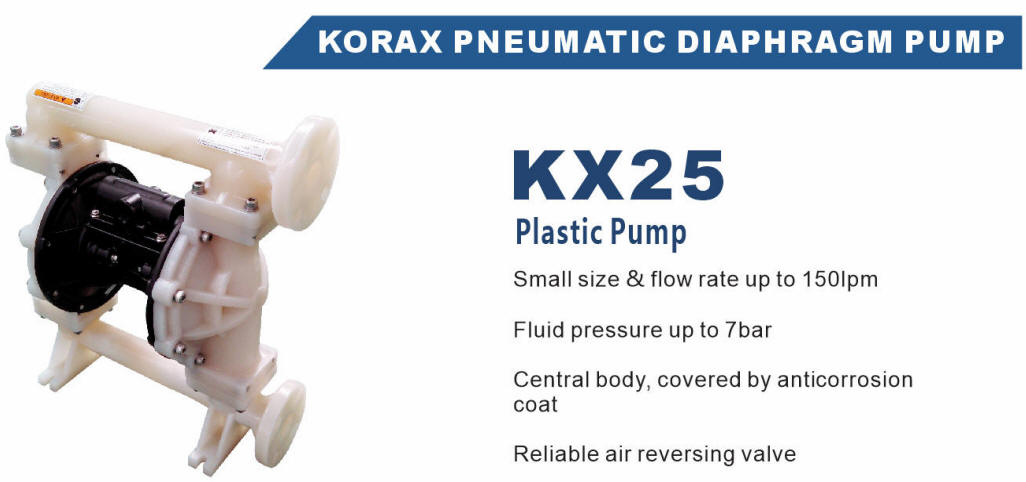

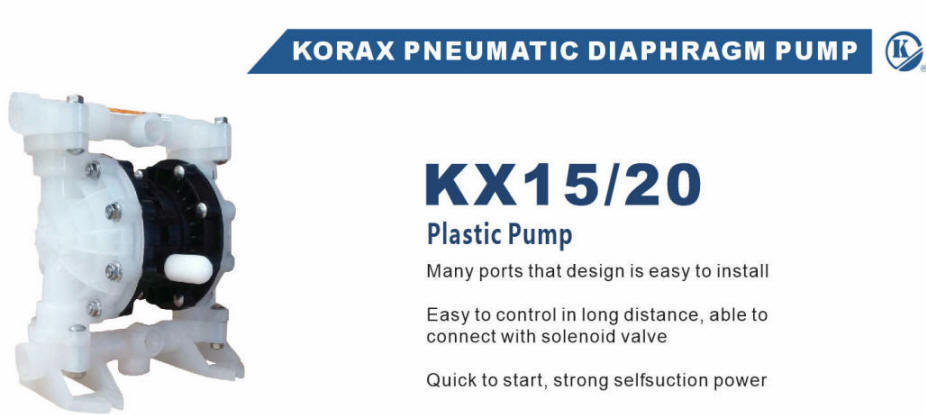

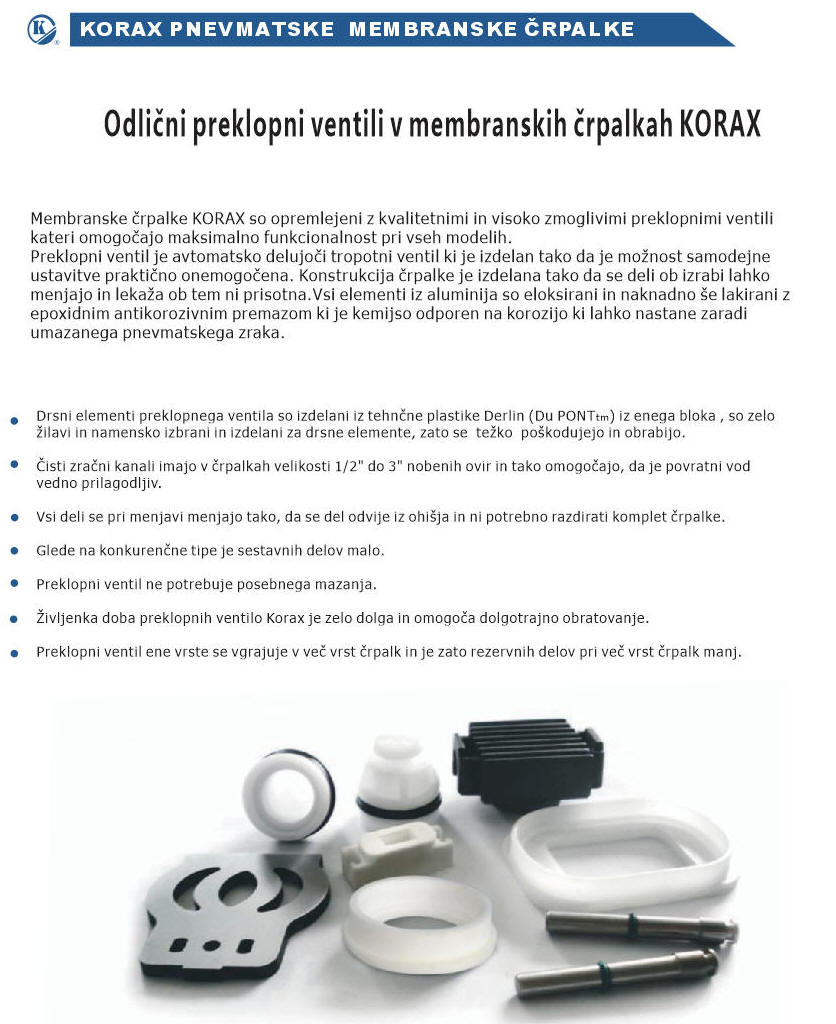

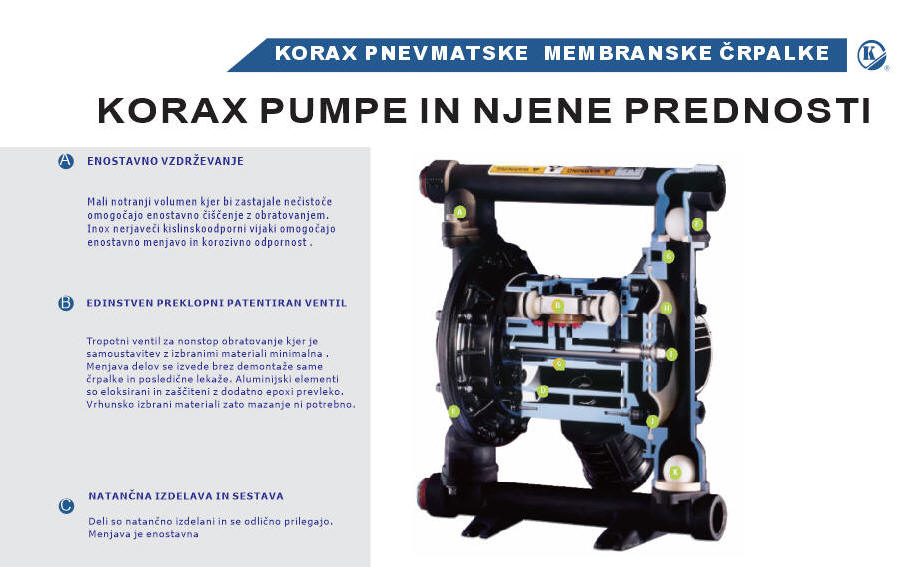

KORAX membranske pnevmatske

CENEJŠE, vendar zelo kvalitetne ČRPALKE KORAX

CE certificirane z EC izjavo o skladnosti

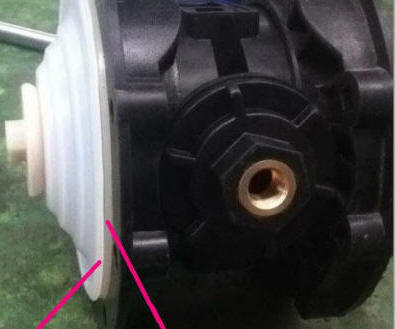

TEFLON ELASTOMER podloga za daljšo vzdržljivost membrane

ZAHTEVNEJŠI SERVISI MEMBRANSKIH ČRPALK
PNEVMATSKE / INOX/PP/PVDF/ALU

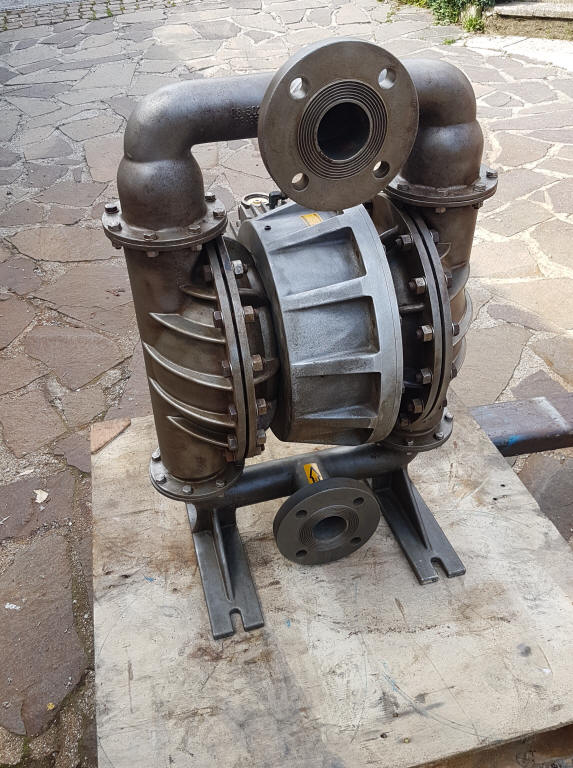

WILDEN T8-HT250 INOX DN65

SISTEM LOČEVANJA PLAVAJOČIH MAŠČOB IN EMULZIJ IZ POVRŠIN KOPELI

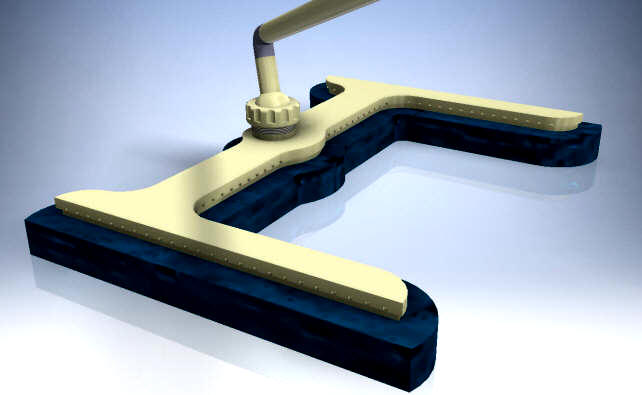

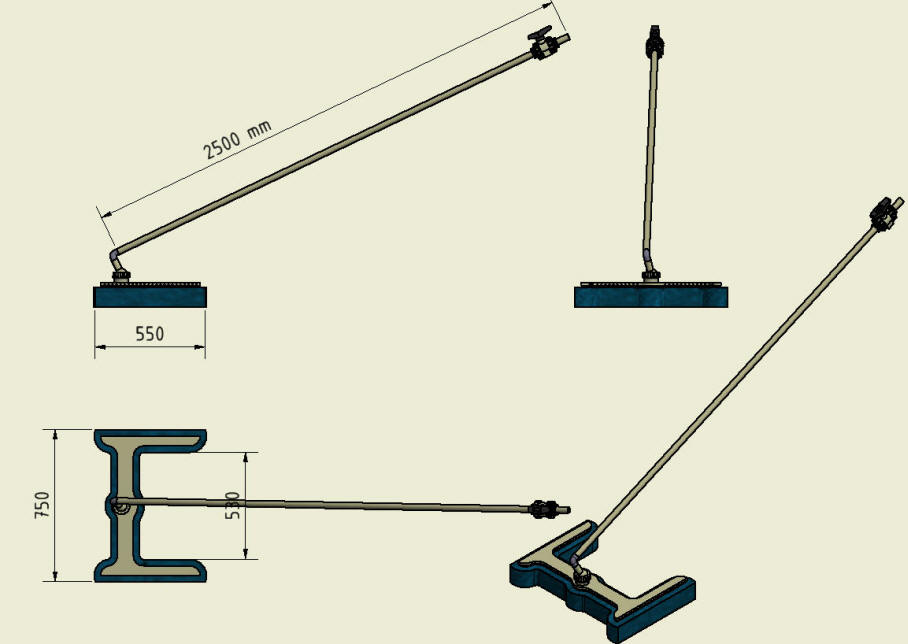

						sistem je sestavljen iz sesalne plavajoče glave ki je izdelana tako da se potopi do zgornjih sesalnih luknic.Le te so povezane v kanale in v skupni cevovod, ki se lahko premika v 3D smeri.Na cevovodu je ventil zato,da se zapre vsebina ki ostane v cevovodu.Ker je oblika v obliki črke H se med gibanem sesalne glave pomika in z lovlenjem lovi posamezne plasti plavajočih nečistoč.Sam sistem je sestavljen iz kislinskoodporne sesalne glave, kislinsko oporne membranske črpalke in lovilca olja kateri potem loči olje od vode / kopeli.
						sesalna glava je oblikovana v ohliči črke H zato da lažje zajamemo predele z oljnimi madeži

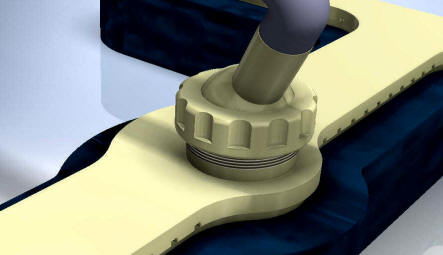

						sistem ima vgrajeno krogelno glavo da se prilagaja kotu sesalne cevi.
						sesalna glava je sestavljena iz sesalnih kanalov ki so speljane preko sesalne krogelne glave direktno v membransko črpalko.
	+		+		=	BOLJ ČISTA KOPEL
sesalna glava		pnevmatska črpalka		lovilec olja

zaščita obratovanja na suho

SENZOR NIVOJA - vilice MAT: Wr.Nr.: 1.4404
