CENTRIFUGALNE BREZLEŽAJNE CBB 250 PP


CENTRIFUGALNE  HORIZONTALNE   ČRPALKE


Serija : CBB 250 PP
za najzahtevnejše aplikacije



monoblock





POVPRAŠEVANJE & CENIKostala CBB serijaNazaj na IZDELKI                Mobila


.
SPLOŠNOCentrifugalne črpalke so namenjene za prečrpavanje čistih ,agresivnih medijev in drugih tekočin katerih vsebina ni eksplozivno nevarna. Sama oblika in koncept je izveden tako da se prvenstveno uporablja pri prečrpavanju nevarnih snovi ,olj,emulzij, kislin,lugov,živilskih tekočin, ter drugih tekočih PRI NAJ ZAHTEVNEJIH  APLIKACIJAH (koncentrirane kisline,višje temperature , tlak na sesalni strani ...)
Črpalka je grajena tako da je notranjost zaščitena pred prodiranjem grobih delov in od škropljenja -špricanja medija po okolici zaradi visokih tlakov. Črpalka ima vgrajeno mehansko drsno keramično tesnilo ki omogoča optimalno varnostno zaščito pred prodiranjem fluida iz črpalke in omogoča tesnenje tudi v NAJZAHTEVNEJŠIH fazah obratovanja.
Pogonski motorji so energetsko varčni IE3 ali v kombinaciji z frekvenčnim regulatorjem IE2

                                  Črpalke so izdelane iz raličnih materialov glede na namen in sicer
                            iz termoplastov -polipropilena
PP, polivinilklorida PVC,polietilena PEHD




* DOVOLJUJE prečrpavanje večine kislin in lužini *   VROČE AGRESIVNE TEKOČINE niso problem *  C E N A   * ugodna *  poleg neštetih prednosti *  IZVEDBA *  po  želji  posameznika  * PRETOKI *  do 600 l/ min  to je 36 m3 vode v eni uri  * RAZVOJ * še večji pretoki * REFERENCE *  eminentna slovenska  * kemična  *  prehrambena  * strojna  *  elektro  * gumarska * papirna * tekstilna  * naravo varstvena * fermacevtska industrija ...    ***  z eno besedo  ODLIČNO ***

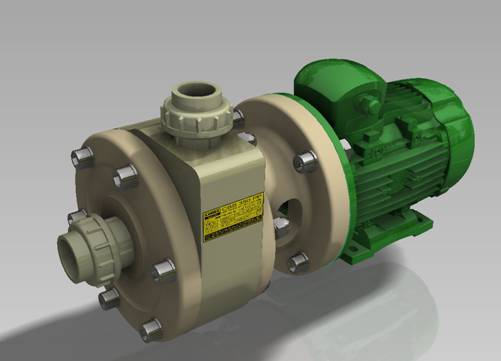

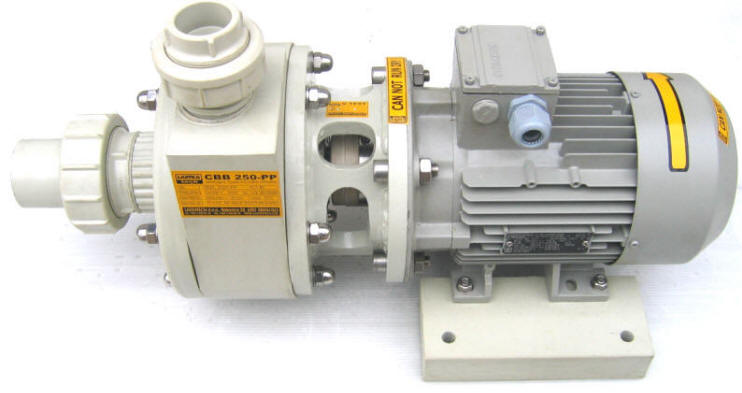

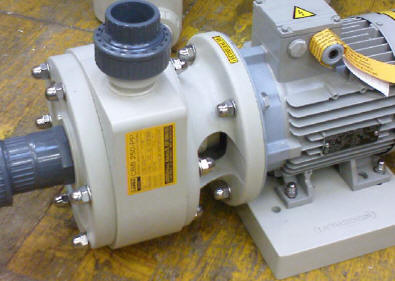

:  CBB 250 - PP HOLANDCI PRIKLOP

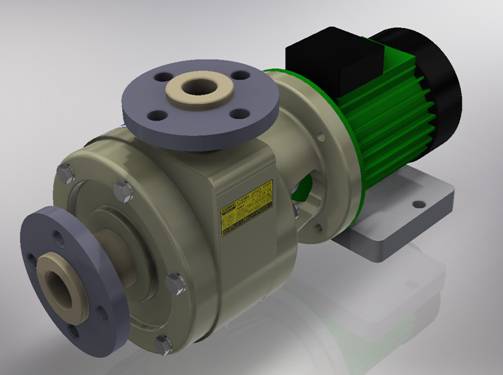

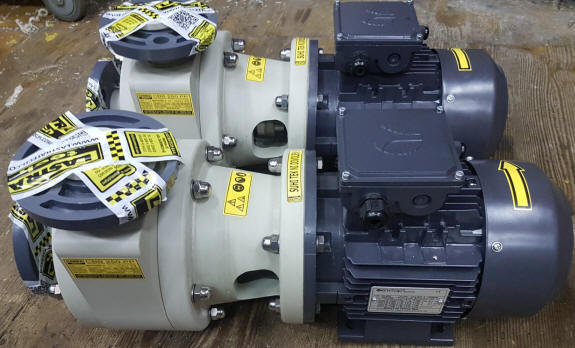

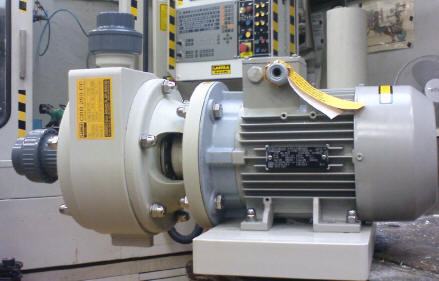

 CBB 250 - PP   DIN/ISO PRIROBNICE PRIKLOP (VER 2018)
TEHNIČNE INFORMACIJE :
: CBB
Črpalke: CBB 250 PP
Moč motorja/: 1.5 kW  3X400V  SIEMENS
Max pretok: 250 l/min
Max.tlačna višina: 15 mVS*
Max. kinem.viskoznost 114 mm/s2
Material črpake /ohišje/gred/prevleka polipropilen/st52/pp
Max temp medija: 80 C
Dim sesalne cevi:  DA 50 mm
Dim  tlačne cevi :  DA 40 mm
TesnenjePtfe + SiC/SiC
  22 kg
izvedbe: PP ali PVC
Način priklopa tlač cevi holandec prirobnica ali smerekica

* lahko varira odvisno od izvedbe


primer CBB 250PP + DIN PVC PRIROBNICECBB                                            350PP + PP HOLANDCI PRIKLOP

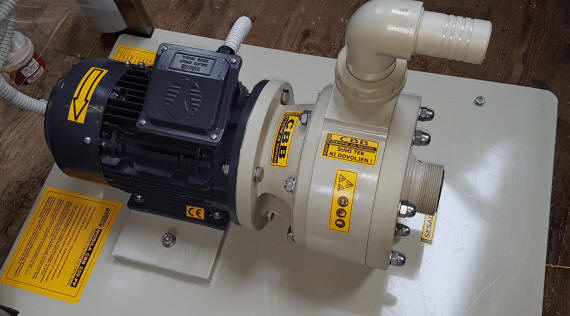

 CBB - mobila FQ

mobila-
naprava je v osnovi sestavljena iz elektroomare , ki je montrirana na vozičku z frekvenčnim regulatorjem cevovodi in črpalko serije CBB . Voziček ima zavoro in je mobilen z vso opremo. Za mobilno obratovanje v obratu ali na terenu.



KRMILNA OMARA NA VOZIČKU SISTEM MOBILA

Start/ Stop / IZKLOP V SILI / Glavno stikalo / potenciometer pretoka 0-100% / indikator obratovanje

*MOŽNO PREČRPAVANJE PO PORGRAMU / ČASOVNI RELE  / SISTEM ZAŠČITE SUHI TEK








V OSNOVI SO IZDELANE TAKO DA SO VSI DELI KI PRIDEJO V STIK Z FLUIDOM IZDELNI IZ TEFLONA(KOMBINACIJA PTFE+STEKLENA VLAKNA)
POLIPROPILENA IN IZ SIC OKSIDNE KERAMIKE .ČRPALKE SO IZDELANE PRVENSTVENO ZA PREČRPAVANJE NEVARNIH SNOVI KI SO NAJBOLJ JEDKE.
POSEBNA TEFLONSKA KOMORA ZADRŽUJE FLUID IN  SE PRILAGAJA SEDEŽU TUDI OB PRISOTNOSTI VIBRACIJ. UPORABLJEN JE
SISTEM TESNENJA 2

CAD 3D prikaz črpanega dela ki nima tesnil in ležajev















SENZOR NIVOJA - izvedba vilice
MAT: Wr.Nr.: 1.4404  24VDC /230VAC


SESALNA KOŠARA
- izvedba navojna MAT: polipropilen

KONTROLA PRETOKA
- krmiljenje pretoka
preko frekvenčnehga regulatorja

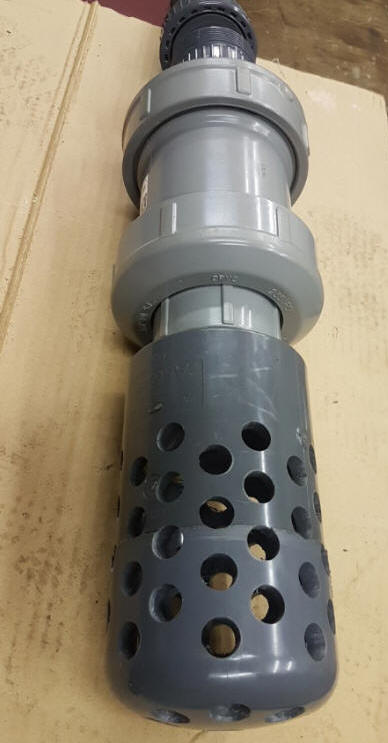

Sesalna armatura

nepovratni ventil s
sesalno košaro D50
in priklopnim holandcem s smerekico

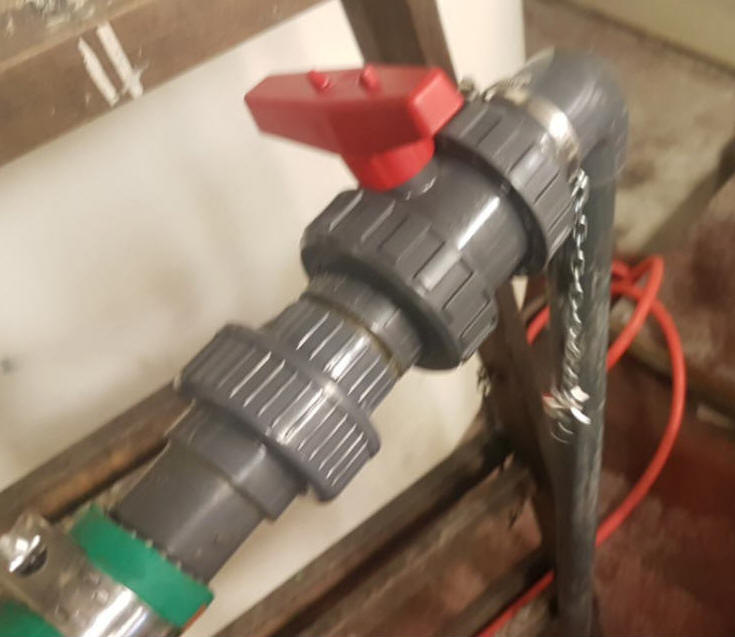

Tlačna armatura

tlačni ventil, armatura

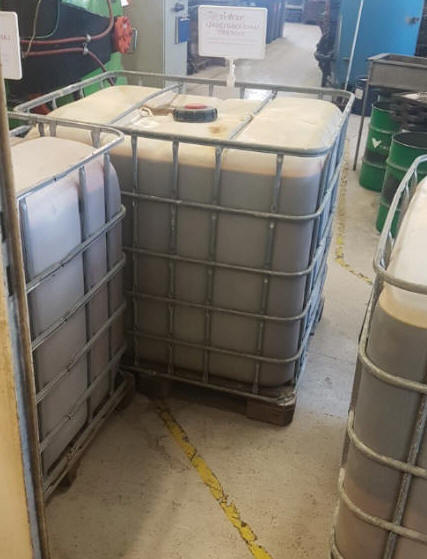

za IBC z holandcem in sistemom za fiksiranje
cevi na IBC kontejner

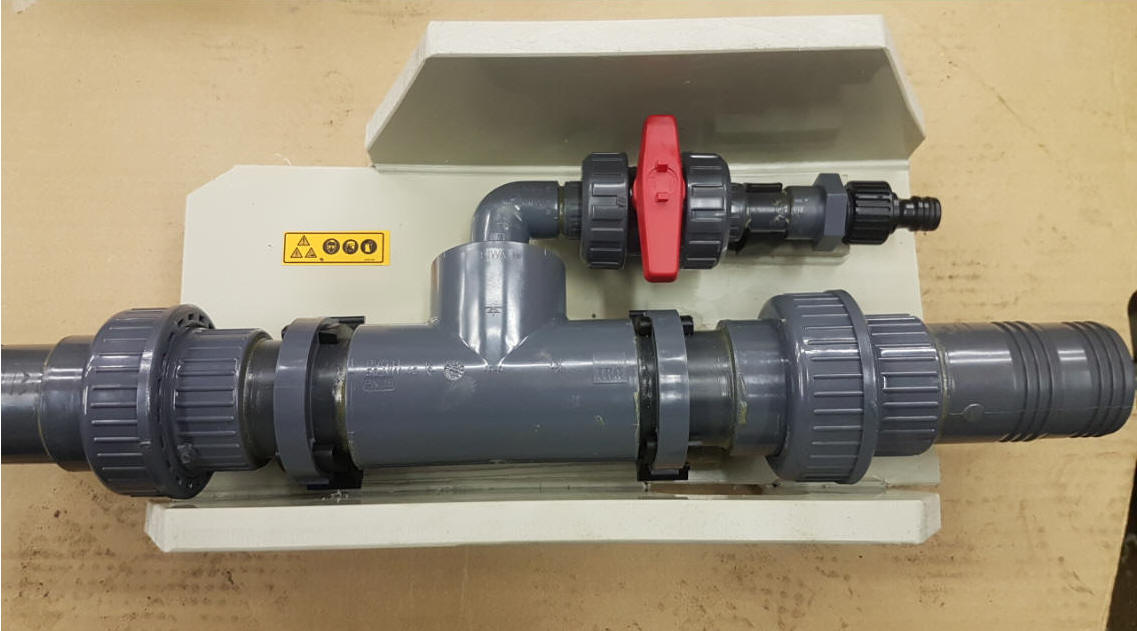

Polnilna armatura

za polnenje sistema z vodo
v primerih kjer je to tehnološko mogoče /
priklop je izveden z Gardena spojko
priključnimi holanci, ventilom za polnenje

NEPOVRATNI VENTILI - z kroglo






TLAČNI REGULATORJI
- za vzdrževanje tlaka
 -za varno obratovanje


ZAŠČITA ZA SUHI TEK
LASTRATECH
  DRY-RUNNER
Priključni kabel senzorja 24vDC
se priključi na krmilno elektroomaro
Senzor se privije na tlačno cev in
nadaljuje z istim premerom holandca kot je na črpalki.Montaža je hitra in enostavna.







DODATNA OPREMA

ZAŠČITA ZA SUHI TEK
-sesalna posoda za samosesanje do 4mVS
-fekvenčni regulator direktno integriran na elektromotor za točno krmiljenje pretoka
-nepovratni ventili na sesalni/tlačni strani
-sesalna košara s filtrom
-LASTRAFLOW
merilnik pretoka za obratovanje na način VPIŠI KOLIČINO PRITISNI START - ko doseže količino ČRPALKA STOP
