CENTRIFUGALNE     HORIZONTALNE     ČRPALKE



 Serija : CBB
monoblock



POVPRAŠEVANJE & CENIK   Magneta  FILTRIRNE NAPRAVE
Nazaj na IZDELKI   ZAŠČITA ZA SUHI TEK                                      Mobila

                                                                                                                                               Morda vertikalna izvedba?Vertikalne RXLVertikalne RBL



ZA NAJZAHTEVNEJŠE APLIKACIJE

S
PLOŠNOCentrifugalne črpalke so namenjene za prečrpavanje čistih ,agresivnih medijev in drugih tekočin katerih vsebina ni eksplozivno nevarna. Sama oblika in koncept je izveden tako da se prvenstveno uporablja pri prečrpavanju nevarnih snovi ,olj,emulzij, kislin,lugov,živilskih tekočin, ter drugih tekočih PRI NAJ ZAHTEVNEJIH  APLIKACIJAH (koncentrirane kisline,višje temperature , tlak na sesalni strani ...)
Črpalka je grajena tako da je notranjost zaščitena pred prodiranjem grobih delov in od škropljenja -špricanja medija po okolici zaradi visokih tlakov. Črpalka ima vgrajeno mehansko drsno keramično tesnilo ki omogoča optimalno varnostno zaščito pred prodiranjem fluida iz črpalke in omogoča tesnenje tudi v NAJZAHTEVNEJŠIH fazah obratovanja.Pogonski motorji so energetsko varčni IE3 ali v kombinaciji z frekvenčnim regulatorjem .

Kliknite na model ki vas zanima.



CBB  150-PP





0,75kw
Q=150L/MIN
H= 8mVS
PP




CBB 200-PP
1.1KW
Q=200 L/MIN
H= 11mVS
PP

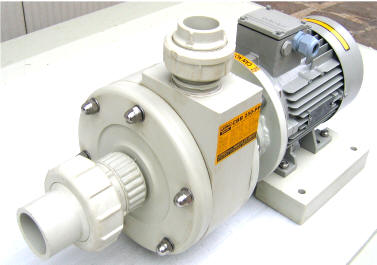

CBB  250-PP






1.5kw
Q=250L/MIN
H= 15mVS
PP



             CBB 300-PP 2.2 kw
Q=300L/MIN
H= 25mVS
PP
CBB 350-PP 3 KW
Q=350/420 L/MIN
H= 15/14mVS
PP
  CBB 400-PP  4 KW
Q=400 L/MIN
H= 30 mVS
PP

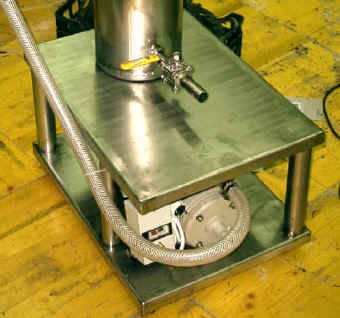

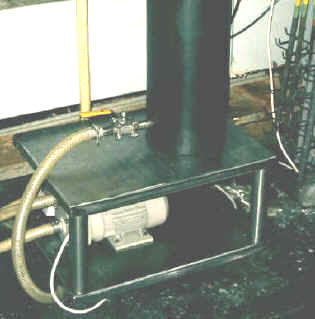

             Mobila
  Sistem:  LASTRA CBB mobila   naprave  za prečrpavanje iz cisteren



Krmilni sitemi  za nadzor hitrosti  &  programskih sekvenc SCADA

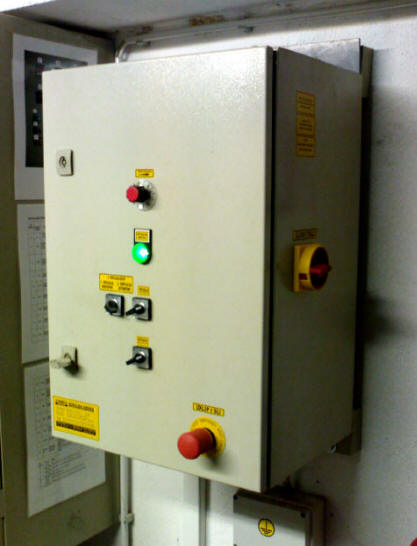

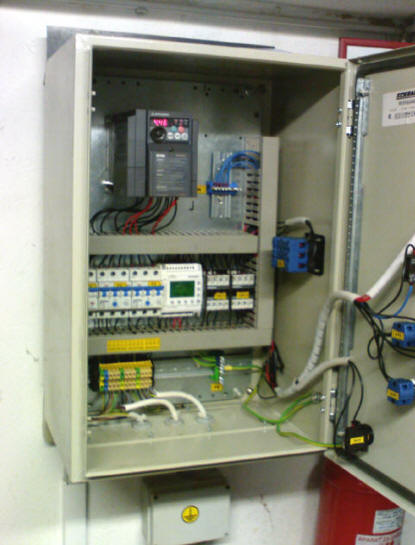

 KO –FQ 3000 twin CE

KRMILNA OMARA z 1 frekvenčnim regulatorjem
za avtomatsko krmiljenje hitrosti 2 naprav:
Glavno stikalo
Stikala START/STOP 2x
Izklop v sili
Potenciometer  0-100%   1x
( enaka hitrost ob vklopu obeh hkrati)

frekvenčni regulator :
MITSUBISHI s stikalno blok
omaro dim 600 x 500 x 300
PLC alpha Mitsubishi za sekvence krmiljena
avtomatsko / ročno




 KO –FQ 1500 CE

KRMILNA OMARA s frekvenčnim regulatorjem
za avtomatsko krmiljenje hitrosti :
Glavno stikalo,
ka START/STOP,Izklop v sili
potenciometer  0-100%

frekvenčni regulator :
MITSUBISHI s stikalno blok
omaro dim 400 x 300 x 250

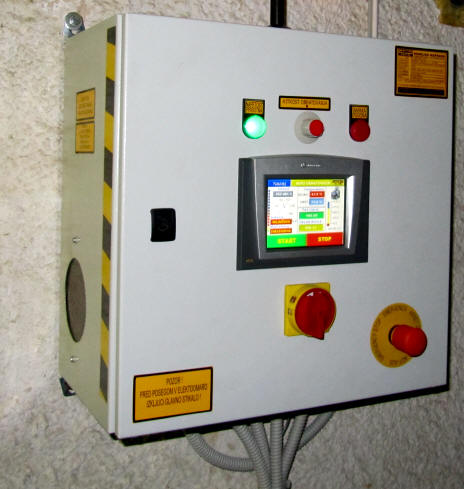

KO –FQ 1500 CE SCADA

KRMILNA OMARA s frekvenčnim regulatorjem
za avtomatsko krmiljenje hitrosti ter s krmilnikom na dotik PLC HMI Scada. Panelni  sistem in programska oprema za popolno avtomatiziran avtonomni pogon prilagojena projektu/kupcu lahko daljinsko nadzorovan in napreden v vseh pogledih.
Glavno stikalo,Izklop v sili ,
Barvni zaslon na dotik z logično programsko shemo in zanesljivo senzoriko, Mitsubishi, Yaskawa,frekvenčni regulatorji.

CanOPEN, RS485, Ethernet,RS 232, MODbus...




V OSNOVI SO IZDELANE TAKO DA SO VSI DELI KI PRIDEJO V STIK Z FLUIDOM IZDELNI IZ TEFLONA(KOMBINACIJA PTFE+STEKLENA VLAKNA)
POLIPROPILENA IN IZ SIC OKSIDNE KERAMIKE .ČRPALKE SO IZDELANE PRVENSTVENO ZA PREČRPAVANJE NEVARNIH SNOVI KI SO NAJBOLJ JEDKE.

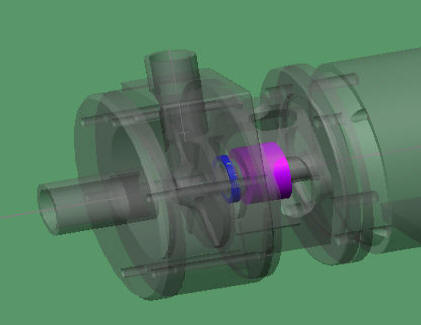

POSEBNA TEFLONSKA KOMORA ZADRŽUJE FLUID IN  SE PRILAGAJA SEDEŽU TUDI OB PRISOTNOSTI VIBRACIJ. UPORABLJEN JE
SISTEM TESNENJA 2



IZDELUJEMO ČRPALKE Z MEHANSKIM TESNENJEM MOČI DO 4KW IN PRETOKA PREKO 500L/MIN
Razvite imamo črpalke za prooplavne sisteme za PREPREČEVANJE POPLAV.
To so črpalke nizkih tlakov in zelo velikih pretokov tudi do 1000l/min=60m3/h.
Te črpake so integrirane s prevoznim enostavnim vozičkom in nosili .  Priključek na črpalki je izveden z gasilsko spojko.Za priklope gasilskih cevi večjih premerov. Kjer pa je problem z izmenično napetostjo pa dobavljamo tudi enofazne črpalke.Vse so lahko gnane na agregate.


IZDELUJEMO DVA RAZLIČNA SISTEMA TESNENJA  PREDSTAVITEV V RUBRIKI  .......................... KERAMIČNI LEŽAJI.






Nazaj na IZDELKI





SENZOR NIVOJA - izvedba vilice
MAT: Wr.Nr.: 1.4404




SESALNA KOŠARA - izvedba navojna
MAT: polipropilen

KONTROLA PRETOKA - krmiljenje pretoka
preko frekvenčnehga regulatorja

SENZOR NIVOJA - izvedba vilice
MAT: pp / pvc / inox teflon

¸


tlačni regulatori za varno obratovanje










                     CENTRIFUGALNE     BREZLEŽAJNE     ČRPALKE
  monoblock


 Serija : CBR




STANDARDNA SERIJA ZA NEVARNE SNOVI

SPLOŠNOCentrifugalne črpalke so namenjene za prečrpavanje čistih ,agresivnih medijev in drugih tekočin katerih vsebina ni eksplozivno nevarna. Sama oblika in koncept je izveden tako da se prvenstveno uporablja pri prečrpavanju nevarnih snovi ,olj,emulzij, kislin,lugov,živilskih tekočin, ter drugih tekočih fluidov  iz  rezervarjev posod pri filtriranju , pretakanju doziranju ..
Črpalka je grajena tako da je notranjost zaščitena pred prodiranjem grobih delov in od škropljenja -špricanja medija po okolici zaradi visokih tlakov. Črpalka ima vgrajeno mehansko drsno keramično tesnilo ki omogoča optimalno varnostno zaščito pred prodiranjem fluida iz črpalke in omogoča tesnenje tudi v zahtevnih fazah obratovanja.
Tlačna cev se pritrdi na tlačno smerekico (INOX izvedba), plastična izvedba pa ima na tlačni strani poleg smerekice tudi  spoj z dvovijačnikom ali DIN prirobnico z tesnilom.Gredi so izdelane iz kislinskoodpornega INOXA WR.NR 1.4571.

V OSNOVI SO IZDELANE TAKO DA SO VSI DELI KI PRIDEJO V STIK Z FLUIDOM IZDELANI IZ SILICIJEVE KERAMIKE FPM FLUOR KAVČUK MEMBRANE
JEKLENE INOX 316TI VZMETI  ČRPALKE SO IZDELANE PRVENSTVENO ZA PREČRPAVANJE NEVARNIH SNOVI KI SO KISLE
 ALKALNE MORSKA VODA ...
IZVEDBA   SE PRILAGAJA SEDEŽU TUDI OB PRISOTNOSTI VIBRACIJ. UPORABLJEN JE
SISTEM TESNENJA 1



IZDELUJEMO DVA RAZLIČNA SISTEMA TESNENJA  PREDSTAVITEV V RUBRIKI  .......................... KERAMIČNI LEŽAJI




CBR  10-PP





120 W
Q=10L/MIN
H= 1mVS
PP,PVC,INOX



 CBR 200-PP1.1 KW
Q=200 L/MIN
H= 10 mVS
PP
CBR 20-PP180 W
Q=20L/MIN
H= 3mVS
PP,PVC,INOX
 CBR 250-PP1.5KW
Q=250 L/MIN
H= 13 mVS
PP
CBR 50-PP250 W
Q=30L/MIN
H= 5mVS
PP,PVC,INOX
 CBR 300-PP2,2 KW
Q=300 L/MIN
H= 16 mVS
PP
CBR 60-PP250 W
Q=50L/MIN
H= 4,8mVS
PP
 CBR 350-PP3 KW
Q=400 L/MIN
H= 15 mVS
PP
CBR 80-PP 370W
Q=80L/MIN
H= 4,8mVS
PP

CBR 100 PP0.55 KW
Q=100L/MIN
H= 6mVS
PP

CBR150-PP0.75 KW
Q=150L/MIN
H= 8mVS
PP









POVPRAŠEVANJE & CENIKMagnetaFILTRIRNE NAPRAVE

IZDELUJEMO ČRPALKE Z MEHANSKIM TESNENJEM MOČI DO 5 KW IN PRETOKA PREKO 600L/MIN
Ravno tako pa imamo razvite črpalke za prooplavne sisteme za PREPREČEVANJE POPLAV.
To so črpalke nizkih tlakov in zelo velikih pretokov tudi do 1000l/min=60m3/h.
Te črpake so integrirane s prevoznim enostavnim vozičkom in nosili .  Priključek na črpalki je izveden z gasilsko spojko.Za priklope gasilskih cevi večjih premerov. Kjer pa je problem z izmenično napetostjo pa dobavljamo tudi enofazne črpalke.Vse so lahko gnane na agregate.





podrobnejši opis

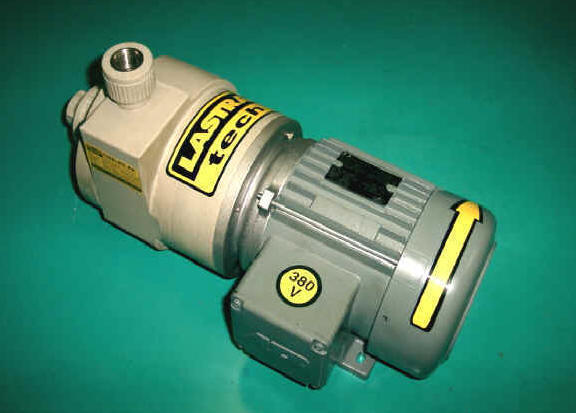

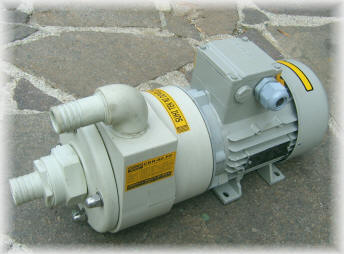

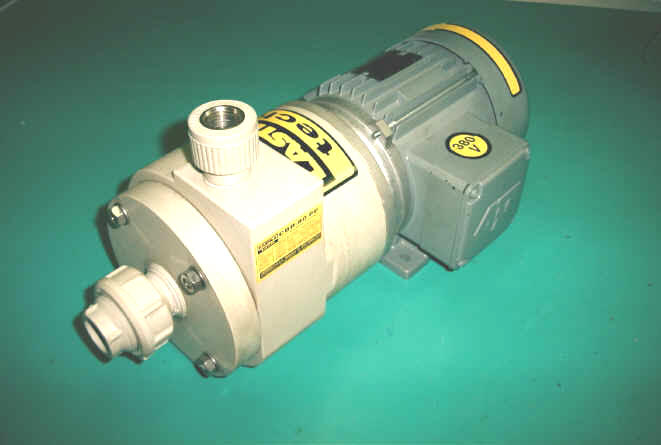

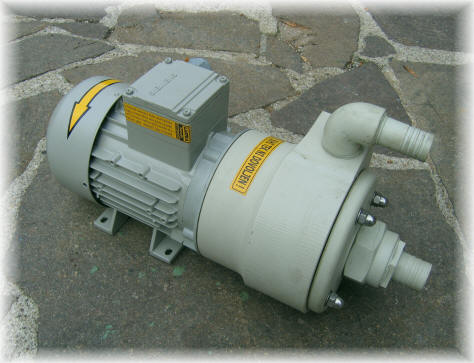

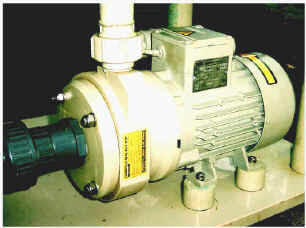

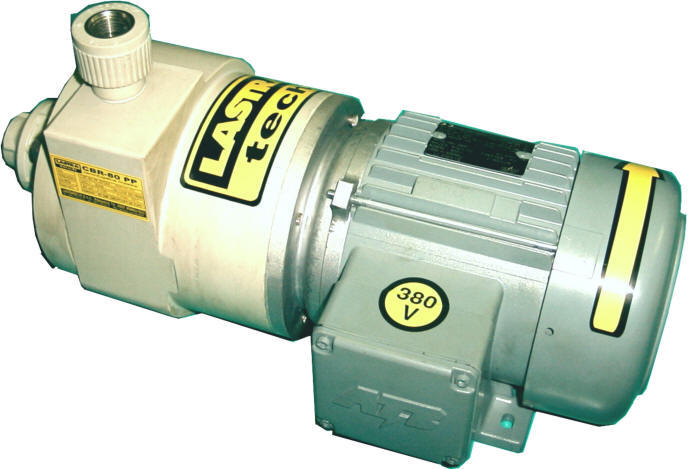

Centrifugalna črpalka  :  CBR 80PP

SPLOŠNOCentrifugalne črpalke so namenjene za prečrpavanje čistih ,agresivnih medijev in drugih tekočin katerih vsebina ni eksplozivno nevarna. Sama oblika in koncept je izveden tako da se prvenstveno uporablja pri prečrpavanju nevarnih snovi ,olj,emulzij, kislin,lugov,živilskih tekočin, ter drugih tekočih fluidov  iz  rezervarjev posod pri filtriranju , pretakanju doziranju ..
Črpalka je grajena tako da je notranjost zaščitena pred prodiranjem grobih delov in od škropljenja -špricanja medija po okolici zaradi visokih tlakov. Črpalka ima vgrajeno mehansko drsno keramično tesnilo ki omogoča optimalno varnostno zaščito pred prodiranjem fluida iz črpalke in omogoča tesnenje tudi v zahtevnih fazah obratovanja.
Tlačna cev se pritrdi na tlačno smerekico (INOX izvedba), plastična izvedba pa ima na tlačni strani poleg smerekice tudi  spoj z dvovijačnikom ali DIN prirobnico z tesnilom.








                                                                         :  CBR 80- PP

TEHNIČNI PODATKI :
: CBR-80 PP
Motor moč: 0,37Kw 3X400V  / 220V
Max pretok: 80 l/min
Max.tlačna višina: 6 mVS
Max. kinem.viskoznost: 114 mm/s2
Material: polypropylene / A4
Max temp. medija: 70 C
Dim. SESALNI VOD: dN 25 mm
Načini priklopa: standard holandec GF
Dim. TLAČNI VOD : dN 20 mm
Tesnenje SiC/SiC/FPM(viton)
TEŽA: 4kg
SUHI TEK NI DOVOLJEN!!!.

OSTALI  OPIS:Črpalka ima zelo kvalitetna keramična tesnila izdelana iz oksidne silicijeve keramike SiC/SiC in vitona (s fluorom obogaten elastomer) kateri ima odlične odpornostne lastnosti in je med vodilnimi materiali za kislinsko odpornost.
Črpalka teče mirno in tiho.Črpalka ni samosesalna, ob primerni montaži ali ob vgradnji nepovratnega ventila pa jo ob zagonu ni potrebno zalivati. Zaradi nizkih obodnih hitrosti je omogočeno prečrpavanje tekočin viskoznosti nivoja olj SAE 40, oljnih emulzij barv .Gonilna gred črpalke je izdelana iz nerjavečega jekla DIN 1.4571.Vsa tesnila so iz FPM (Vitona).Značilnost konstrukcije je v tem, da je sestava izdelana iz minimalno število elementov.
Montaža črpalke sa izvede lahko direktno z nogami elektromotorja ali z montazno ploščo iz PP katero dobavimo na željo kupca.
Priklopi so lako izvedeni s smerekico,prirobnico,holandcem ali vijačnem spojem .Pogonski motorji so lahko monofazni ali trofazni.

IZDELUJEMO DVA RAZLIČNA SISTEMA TESNENJA    PREDSTAVITEV V RUBRIKI   KERAMIČNI LEŽAJI.


Vgradne dimenzije : centrifugalna črpalka : CBR 80-PP

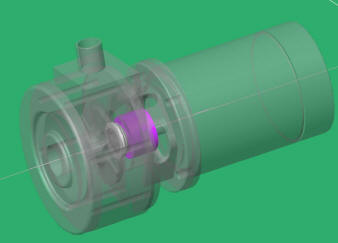

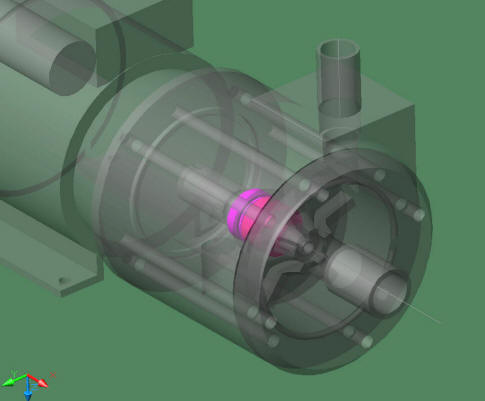

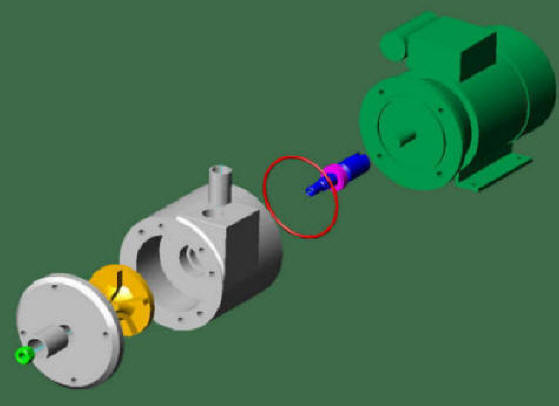

3D-CAD  SESTAVNICA

na sestavnici je prikazana črpalka ki je sestavljena iz 4 sklopov.

Kompletno konstrukcijo držijo kar skozni vijaki direktno v prirobnico s tem se znebimo mnogo dodatnih elementov in vzdrževanje je tako sila poenostavljeno.





POVPRAŠEVANJE & CENIK

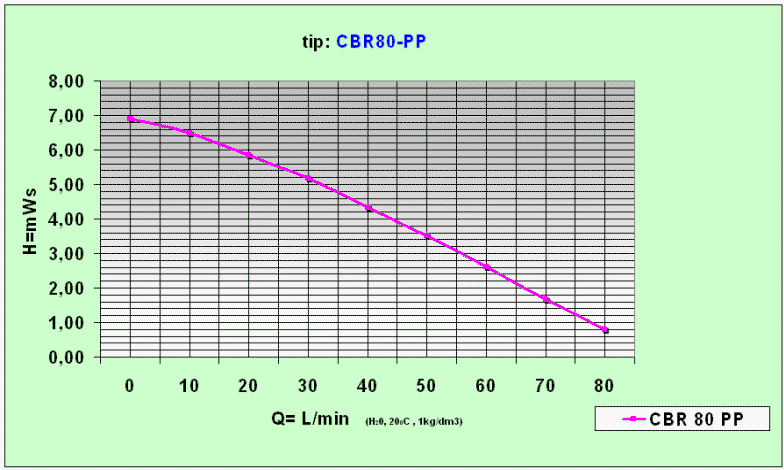

Diagram H-Q

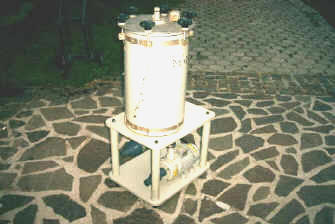

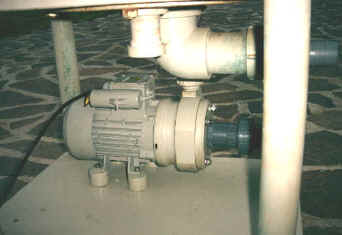

integracija z filtri

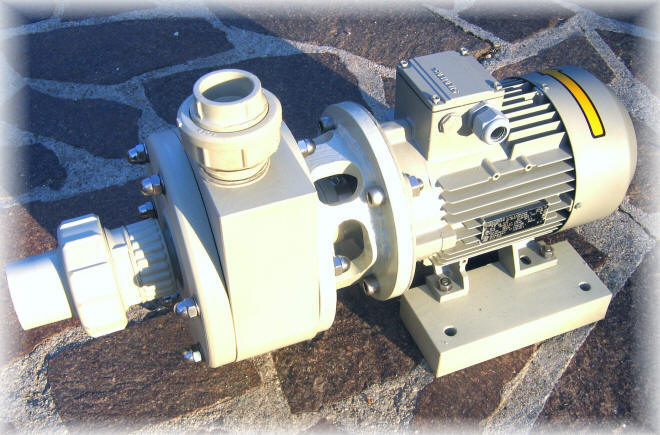

LEVO JE PREDSTAVLJENA NOVA ČRPALKA IZ SERIJE CBB KI IMA  POPOLNOMA TEFLON KERAMIČNO TESNEN (SIST-2) V POLIPROPILENSKEM OHIŠJU  TAKO, DA SAMO TI MATERIALI PRIDEJO V STIK S KISLINO OZ FLUIDOM.








SENZOR NIVOJA - izvedba vilice
MAT: Wr.Nr.: 1.4404  24VDC /230VAC


SESALNA KOŠARA
- izvedba navojna MAT: polipropilen

KONTROLA PRETOKA
- krmiljenje pretoka
preko frekvenčnehga regulatorja

NEPOVRATNI VENTILI - z kroglo

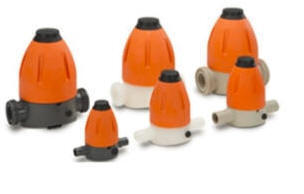

TLAČNI REGULATORJI
- za vzdrževanje tlaka
 -za varno obratovanje




DODATNA OPREMA
-sesalna posoda za samosesanje do 4mVS
-fekvenčni regulator direktno integriran na elektromotor za točnokrmiljenje pretoka
-nepovratni ventili na sesalni/tlačni strani
-sesalna košara z filtrom

-LASTRAFLOW merilnik pretoka za obratovanje na način VPIŠI KOLIČINO PRITISNI START - ko doseže količino ČRPALKA STOP
