                   CENTRIFUGALNE    VERTIKALNE     ČRPALKE



 Serija : RBL


POVPRAŠEVANJE & CENIK



Nazaj na IZDELKI





ZAŠČITA ZA SUHI TEK

RXL črpalke

  Morda horizontalna  izvedba?
CBB črpalke


Centrifugalne vertikalne črpalke so namenjene za pretakanje agresivnih tekočin olje,emulzij, odpadne vode ..., dokaj čistih tekočin v različnih  vejah industrije. Črpalkaje popolnoma izdelana iz polipropilena iz gred je ležajena zato suhi tek ni dovoljen.Črpalka ima drsne ležaje na dnu statorskega dela. Med črplako in pogonom je prostor zato da ščitimo pogonski motor pred agresivnimi hlapi -sistem AIRFLOW. Drsni ležaji so izdelani iz različnih materialov odvisno od fluida ki ga prečrpavano.

Lahko izdelamo črpalko iz serije RBL  katera prečrpava  abrazivne nečiste medije.
V črpalko se v fazi obratovanu dovaja voda pod pritiskom .
Sistem  prečrpavanja abrazivnih fluidov s samosesalnimi črpalkami iz serije RBL zahteva dodatno opremo.

Črpalka teče mirno in tiho.Črpalka je samosesalna, ob zagonu je ni potrebno zalivati. Te črpalke so lahko priključene na frekvenčni regulator.
Zaradi nizkih obodnih hitrosti je omogočeno prečrpavanje gostejših tekočin viskoznosti nivoja olj SAE 40, oljnih emulzij... Menjava drsnih ležajev je enostavna.



Črpalko vam lahko izdelamo tudi glede na vaše zahteve: /pretok/dolžina/izvedba priklopa /frekvenčna regulacija ...

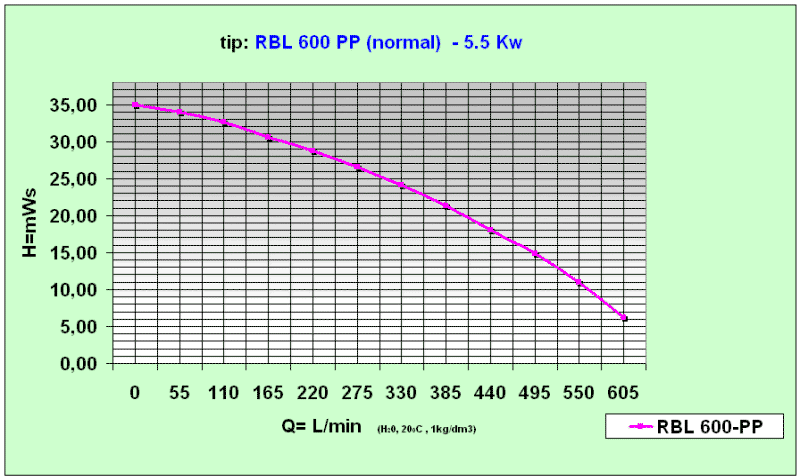

RBL 600 - 1200 PP 5,5 KW		   OPIS :   RBL 600 - 1200 PP
Moč motorja/: 5,5KW
Max pretok: 550L/MIN
Max.tlačna višina: 35mVS
Max. kinem.viskoznost 114 mm/s2
Material črpake /ohišje/gred/prevleka PP/INOX /PP
Dim tlačne cevi: DA50
SESALNA GLOBINA 1200 mm
ležajenje ptfe / inox 316
Način priklopa tlač cevi smerekica d50
NE SME OBRATOVATI V SUHEM TEKU.





Nazaj na IZDELKI

POVPRAŠEVANJE & CENIK



              CENTRIFUGALNE    VERTIKALNE     ČRPALKE


 Serija : RBL



Centrifugalne vertikalne črpalke so namenjene za pretakanje agresivnih tekočin,elektrolitov, olje,emulzij, odpadne vode ..., dokaj čistih tekočin v različnih  vejah industrije. Črpalka ima drsne ležaje na dnu statorskega dela.
Drsni ležaji so izdelani iz različnih materialov odvisno od fluida ki ga prečrpavano.
Črpalka teče mirno in tiho.Črpalka je samosesalna, ob zagonu je ni potrebno zalivati.
Zaradi nizkih obodnih hitrosti je omogočeno prečrpavanje gostejših tekočin viskoznosti nivoja olj SAE 40, oljnih emulzij... Menjava drsnih ležajev je enostavna.
Uporablja se za pretakanje iz kadi, cistern, kinet, bazenov,jaškov.
OBSTAJA MODEL TUDI ZA PREČRPAVANJE IZ IBC KONTEJNERJEV - GLEJ SPODAJ

Črpalko vam lahko izdelamo tudi glede na vaše zahteve: /pretok/dolžina/izvedba priklopa ...

IBC VERZIJA

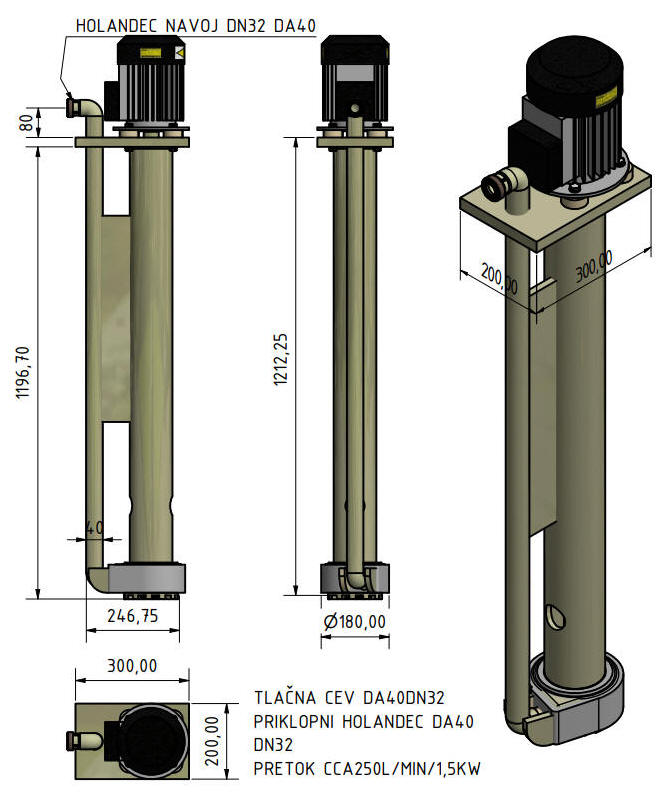

    OPIS    RBL 250 - 1200 PP       RBL 200 - 1000 PP   RBL 150 - 800 PP
  Moč motorja/: 1,5KW /3X400V 1,1 KW//3X400V** 0,75KW/3X400V **
  Max pretok: 250 L/MIN 180L/MIN 150/MIN
  Max.tlačna višina: 12mVS 10mVS 8mVS
  Max. kinem.viskoznost 114 mm/s2 114 mm/s2 114 mm/s2
  Material črpake /ohišje/gred/
prevleka		 PP/INOX /PP PP/INOX/PP PP/INOX /PP
  Dim tlačne cevi: DA40 DA32 DA32
  SESALNA GLOBINA 1200 mm 1000 mm 800mm
  ležajenje ptfe / inox 316* ptfe / inox 316/ Titan*** ptfe / inox 316*
  Način priklopa tlač cevi holandec/smerekica d40 holandec/smerekica d32 holandec/smerekica
d32

NE SME OBRATOVATI V SUHEM TEKU.

 * standard
** tudi 230V izvedbe pogonov
***Za specijalne izvedbe je gred lahko izdelana tudi iz materiala  TITAN -ASTM B265 GR-2

tabela   LASTRATECH serija:
 RBL AIRFLOW  črpalk                        		          namen
normal kisloalkalne raztopine ne koncentrirane kisline              		priključitev*
napetost 		dolžina sesanja
(mm)**		 PRETOK
(L/min)		 TLAK
mVs		 MOČ POGONA
(W)
RBL150-600 PP NORMAL 3X400VAC 600 100 5,5 550
RBL150-600 PP NORMAL 3X400VAC 600 150 6 750
RBL200-600 PP NORMAL 3X400VAC 600 200 6 1100

RBL150-800 PP NORMAL 3X400VAC 800 150 6 750
RBL200-800 PP NORMAL 3X400VAC 800 200 6 1100

RBL150-1000 PP NORMAL 3X400VAC 1000 150 6 750
RBL200-1000 PP NORMAL 3X400VAC 1000 200 6 1100

RBL150-1200 PP NORMAL 3X400VAC 1200 150 6 750
RBL200-1200 PP NORMAL 3X400VAC 1200 200 6 1100
RBL250-1200 PP NORMAL 3X400VAC 1200 240 12 1500

RBL150-1500 PP NORMAL 3X400VAC 1500 140 6 750 2B
RBL200-1500 PP NORMAL 3X400VAC 1500 180 6 1100 2B

RBL150-1800 PP NORMAL 3X400VAC 1800 140 6 750 3B
RBL200-1800 PP NORMAL 3X400VAC 1800 180 6 1100 3B

RBL150-2000 PP NORMAL 3X400VAC 2000 140 6 750 4B
RBL200-2000 PP NORMAL 3X400VAC 2000 180 6 1100 4B
RBL200-2000 PP SPEC NORMAL 3X400VAC 2000 180 10 1100 4B
RBL250-2000 PP SPEC NORMAL 3X400VAC 2000 220 10 1500 4B


RBL600-1200 PP SPEC special 3X400VAC 1200 550 28 5.5

RBL150-1000 PP IBC IBC PREČRPAVANJE 3X400VAC 1100 150 6 750 premer statorja ki  gre v IBC (fi 140mm)

  * STANDARDNA PRIKLJUČITEV  je  3X400VAC 50 HZ ,
    MOŽNA TUDI MONOFAZNA  IZVEDBA 230VAC 50hz
   , črpalke lahko priključite na frekvenčne regulatorje

** dolžina sesanja je razdalja med spodnjo ploščo na natero je priključen pogon
     in spodnim statorskim delom

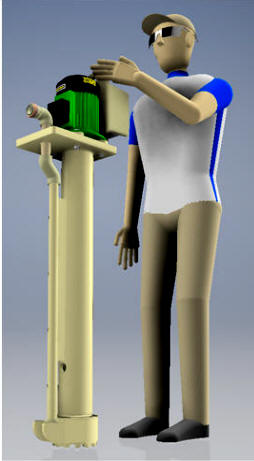

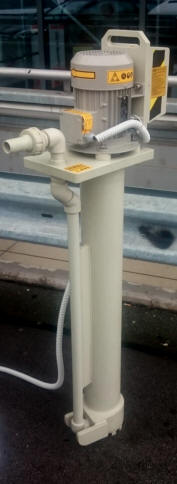

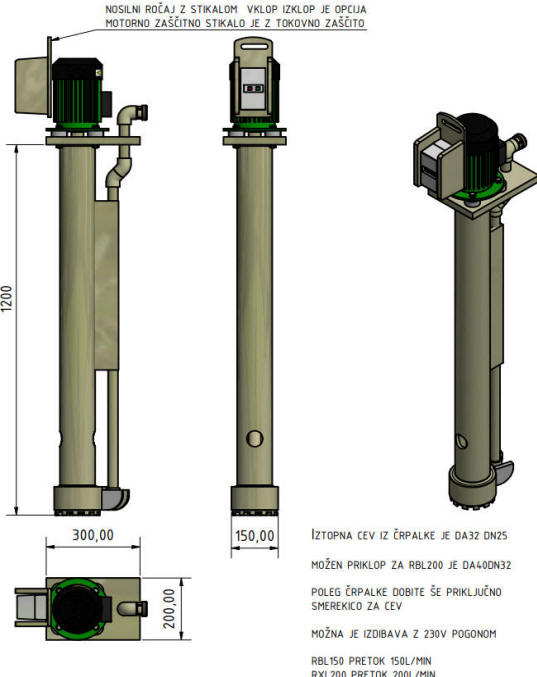

 RBL 150-1200 PP airflow

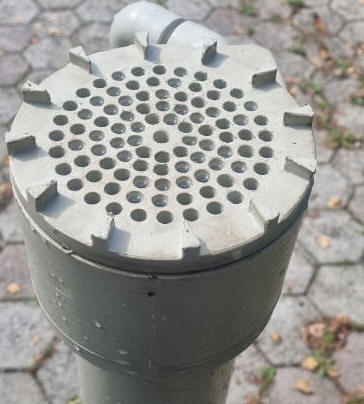

Sesalna košara je že vdelana v ohišje


stikalo 1-0 / IP55 z tokovno zaščito
je dodatno ščiteno pred udarci

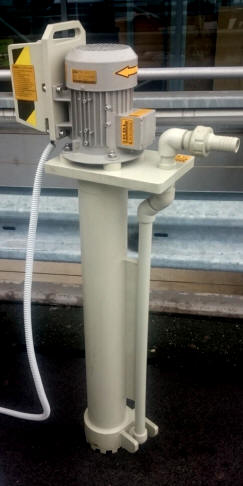

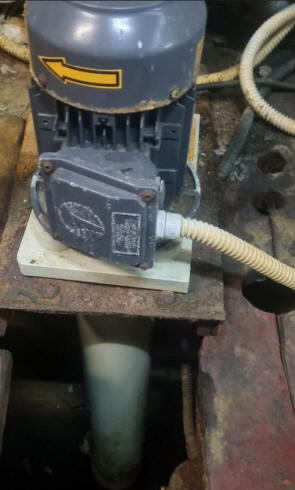

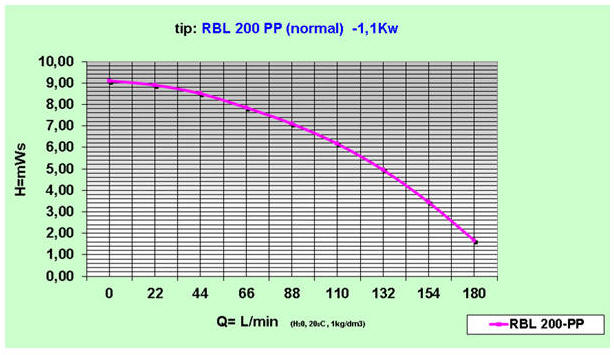

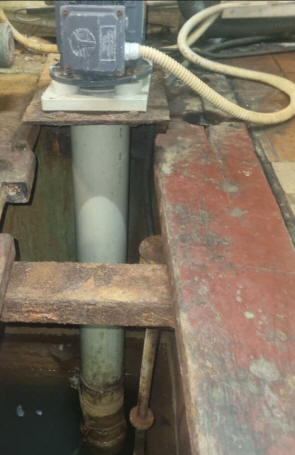

RBL 200-1000 AIRFLOW NORMAL 1.1KW 3X400VAC







            primerjava:           RXL          proti       RBL



  RXL
 RXL črpalke 		RBL
Ali lahko obratuje v SUHEM TEKU tekočina ni pristona v črpalki ? LAHKO NI DOVOLJEN suhi tek

GLOBINA SAMOSESANJA:
 		 Samosesalna do 400mm globine -več ne Samosesalna do 2000 mm
Ali je ZALIVANJE  POTREBNO ? DA če je nivo pod 400mm, ali pa
Z nepovratnim ventilom NI POTREBNO ZALIVANJE
ker tekočina ostane v črpalki TAKRAT JE SAMOSESALNA DO CCA 800MM
(LAHKO TUDI VEČ ODVISNO OD MODELA)		 NE

PREČRPAVANJE VSE DO DNA več kot 400mm globine ?
 		 DA če vmes ne ustavljamo ali  če ima
montiran nepovratni ventil na sesalni strani		 DA

PRIMERNOST MANIPULACIJE
prenašanje / mobilnost ?
 		 DA če ima prigrajen nosilec za rokovanje DA

DOLGOTRAJNO OBRATOVANJE priklop na filter ,kjer tlak tako naraste da se prečrpavanje ustavi?



 DA in  priporočljivo pogojno
obraba drsnega ležaja
ABRAZIVI V TEKOČINI in
UMAZANIJA ali so lahko prisotni ?		 DA pogojno
ABRAZIV  lahko uniči ležaj statorja
LEŽAJ V STATORJU ki je potrošni materijal NIMA  drsnih ležajev DA
MOŽNE TEŽAVE kot primer
blokirana krogla nepovratnega ventila pri prečrpavanju zelo umazanih abrazivnih  tekočin		 DA,  če ga ima in je fluid ZELO umazan/abraziven
uporabi se sesalna košara in jo večktat vmes med črpanjem pod 400mm ustavljate, rešitev je
sistem spiranja ( opcija)
NE, če pa jo vgradite le z sesalno cevjo,takrat ni nikoli problemov ( Je pa ne smete izklaplati dokler ne prečrpa do željenega nivoja , ko pa se tekočina sped nateče v posodo do višine 400mm pod črpalko ali več da je rotor v tekočini takrat lahko prečrpava vse do tal tudi do 2m globine		 nima nepovratnega ventila
SESALNA KOŠARA  opcija ima

    vir:LASTRATECH SERVIS

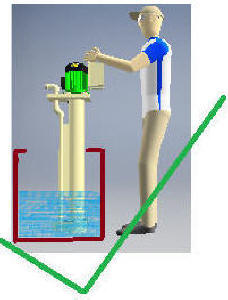

DOVOLJENA UPORABA


     PREPOVEDANA UPORABA

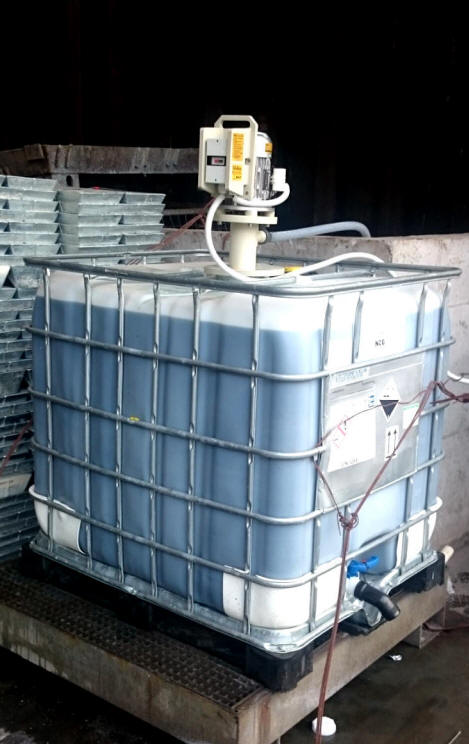

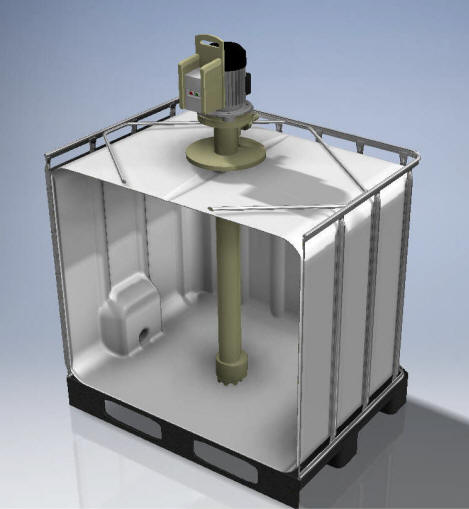

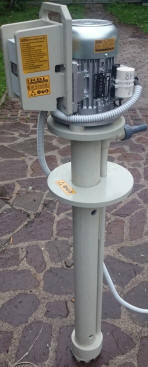

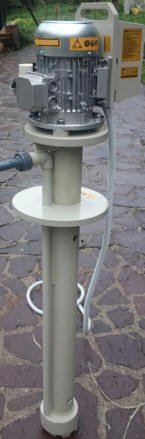

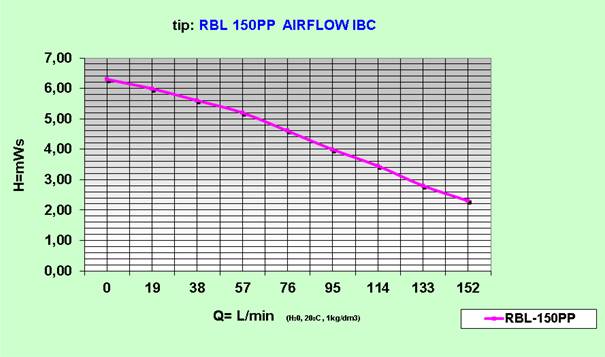

 RBL 150 PP airflow IBC



Centrifugalne vertikalne črpalke RBL 150 PP airflow IBC so namenjene za pretakanje agresivnih tekočin,elektrolitov, olje,emulzij, odpadne vode ..., dokaj čistih tekočin v različnih  vejah industrije. Črpalka ima drsne ležaje na dnu statorskega dela.  Drsni ležaji so izdelani iz različnih materialov odvisno od fluida ki ga prečrpavano.Na črpalki je ze varnostno stikalo in priključni holandez z smerekico za tlačno cev.
 Črpalka teče mirno in tiho.Črpalka je samosesalna, ob zagonu je ni potrebno zalivati.  Zaradi nizkih obodnih hitrosti je omogočeno prečrpavanje gostejših tekočin viskoznosti nivoja olj SAE 40, oljnih emulzij... Menjava drsnih ležajev je enostavna. Uporablja se za pretakanje iz kadi, cistern, kinet, bazenov,jaškov. Ta model je izdela tako da se lahko ustavi v IBC kontejner, manjše odprtine fi 140MM ali večji IBC 1000l kontejner z odprtino fi 230. Pokrov ki je integriran na telo črpalke omogoča tesnenje kateregakoli IBC kontejnerja iz 1000l serije
 ( različni proizvajalci/različne dimenzije).





SESANJE na DNU IZVEDENO TAKO DA SE ČRPALKA NE MORE " PRILEPITI" NA DNO IN
ZMANJŠATI PRETOK


stikalo 1-0 / IP55 z tokovno zaščito je dodatno ščiteno pred udarci

TEHNIČNE INFORMACIJE :
TIP RBL 150 IBC

Tip črpalke:

RBL 150 PP AIRFLOW IBC

Moč motorja/tip:

0.75 kW  230V  ASIHHRONSKI



Max pretok:

150 l/min

Max.tlačna višina:

6 mVs

Max. kinem.viskoznost

114 mm/s2



Material črpake /ohišje/gred/prevleka

polipropilen/INOX 316TI/pp*lahko tudi titan

Max temp medija:

70 C

Sesalni del

 L = 1100mm , FI 140 (glava gre v IBC)

Izvedba zračenja pogona

AIRFLOW

Dim  tlačne cevi :

 DA 25 mm

Ležaj statorja

TEFLON LEŽAJENJE

Teža:

13 kg



samosesalna dolžina:

1000 mm

Rotor / gred

PP/inox1.4571

Način priklopa tlač cevi

holandec,dA25DN20 colski navoj







Suhi tek ni dovoljen



MOTORNO STIKALO V MEHANSKI ZAŠČITI +
 TOKOVNA ELEKTRIČNA ZAŠČITA



POKROV HLAPOV (gre gor /dol)



ANATOMSKI ROČ ZA MANIPULACIJO




AIRFLOW izvedba  za ZMANJŠANJE udora HLAPOV V MOTOR

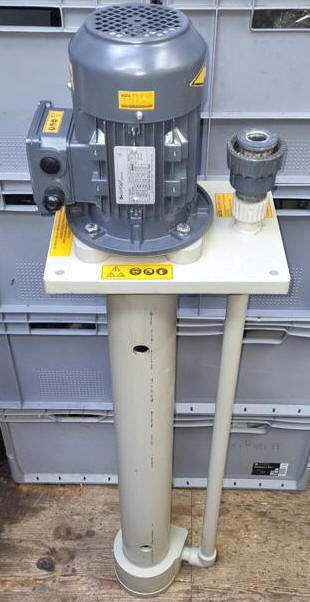

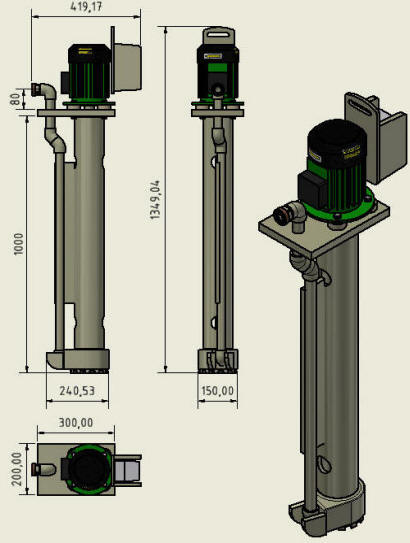

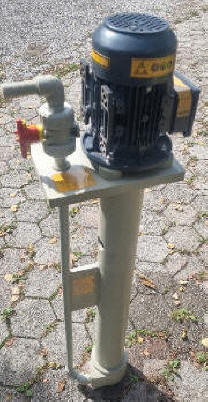

RBL 150 - 1000 PP airflow normal













 RBL 250 PP L1200 airflow













CENTRIFUGALNE    VERTIKALNE     ČRPALKE

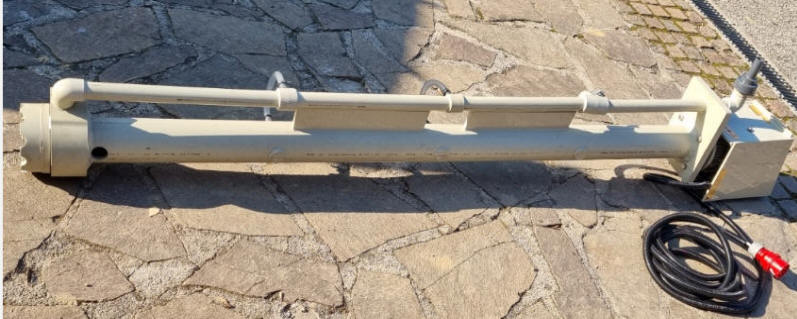

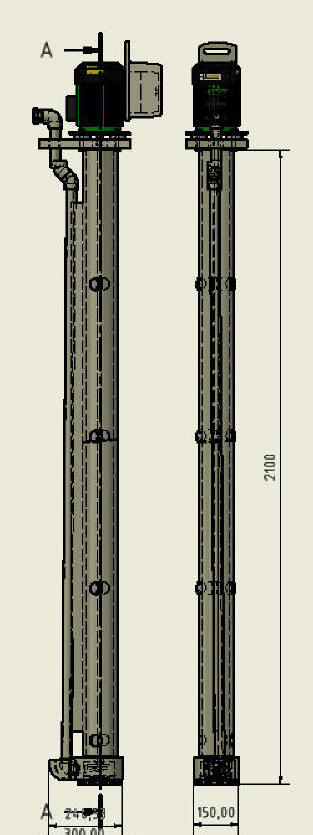

 Serija : RBL 200- 2000 pp


  OPIS :   RBL 2000 -pp  1.1kw (GLAVA250)
Moč motorja/: 1100W
Max pretok: 150 L/MIN
Max.tlačna višina: 10 mVS
Max. kinem.viskoznost 114 mm/s2
Material črpake /ohišje/gred/prevleka PP/INOX /PP
Dim tlačne cevi: DA40 Dn32
SESALNA GLOBINA 2100 mm
ležajenje ptfe / inox 316
Način priklopa tlač cevi smerekica d40
NE SME OBRATOVATI V SUHEM TEKU.

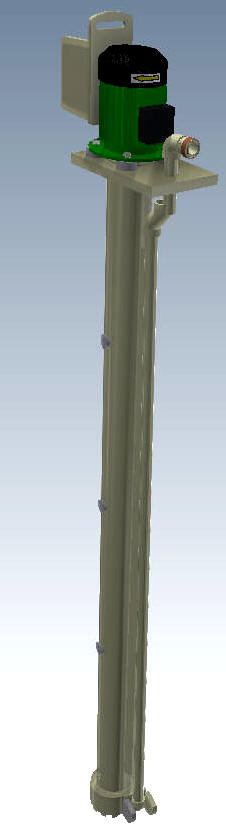

RBL200-2000 1.1KW



RBL250-2000 PP 1.5KW









DODATNA OPREMA

SENZOR NIVOJA - izvedba vilice
MAT: Wr.Nr.: 1.4404  24VDC /230VAC
SESALNA KOŠARA
- izvedba navojna MAT: polipropilen
KONTROLA PRETOKA
- krmiljenje pretoka
preko frekvenčnehga regulatorja

NEPOVRATNI VENTILI z kroglo ali plovcem




TLAČNI REGULATORJI
- za vzdrževanje tlaka
 -za varno obratovanje



ZAŠČITA ZA SUHI TEK

-sistem za prečrpavanje  RBL ABRAZIV
-sesalna košara s filtrom

-LASTRAFLOW
merilnik pretoka za obratovanje na način VPIŠI KOLIČINO PRITISNI START - ko doseže količino ČRPALKA STOP                                            RXL črpalke
